Compare Images

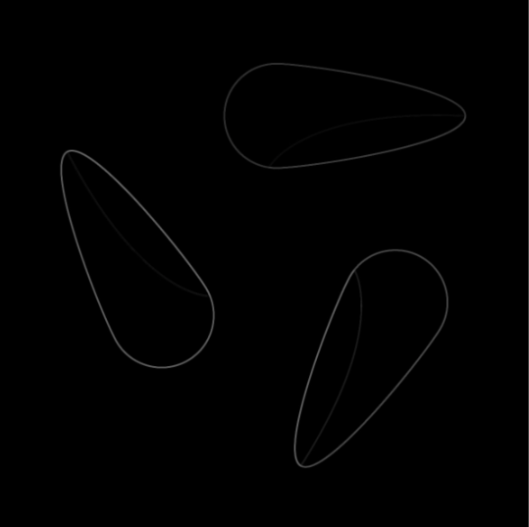

Vergleicht zwei Bilder und hebt Unterschiede hervor – Abweichungen erscheinen dunkel, Gemeinsamkeiten heller.

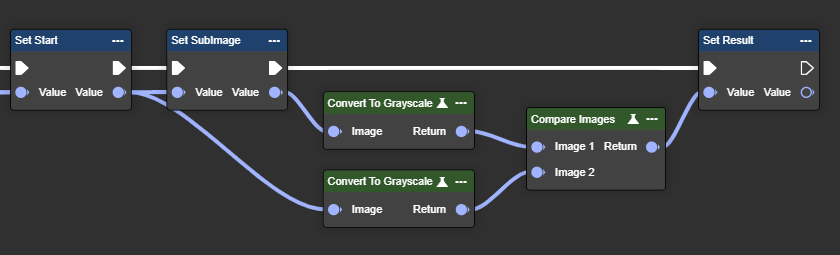

Flow

Parameterset

Parameter	Typ	Beschreibung	Effekt Color
Image 1	Image	Ein Graustufenbild ist erforderlich. Sie können den Knoten "To Grayscale (Image)" verwenden. Kein Farbbild möglich
Image 2	Image	Ein Graustufenbild ist erforderlich. Sie können den Knoten "To Grayscale (Image)" verwenden. Kein Farbbild möglich
Return	Image	Als Rückgabewert kommt ebenfalls ein Graustufenbild.	Kein Ergebnis möglich

Convert to Grayscale

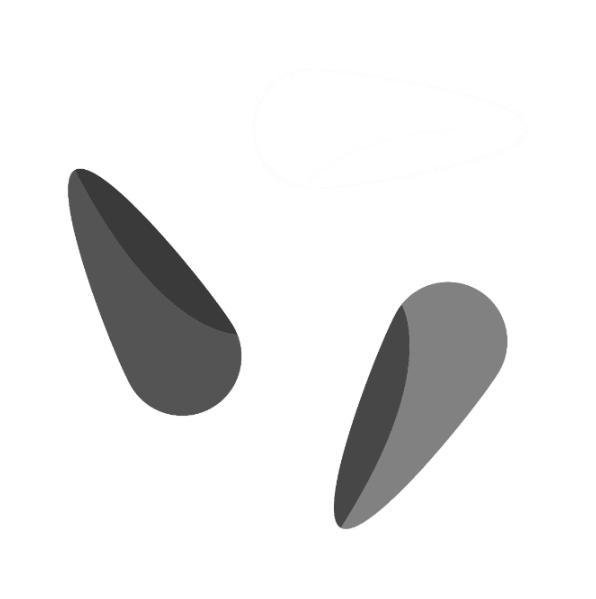

Wandelt ein RGB-Bild in Graustufen um – basierend auf Helligkeit, vereinfacht farbunabhängige Bildverarbeitung.

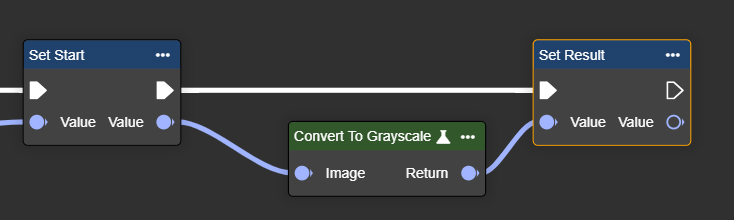

Flow

Parameterset

Parameter	Typ	Beschreibung	Effekt
Image	Image	Farbbild, das in Graustufen umgewandelt werden soll.
Return	Image	Umgewandeltes Graustufenbild

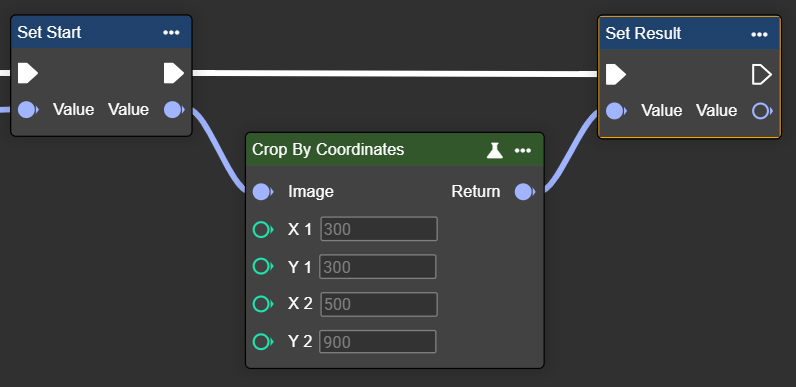

Crop By Coordinates

Schneidet ein Bild per Koordinaten zu – definiert durch obere linke und untere rechte Ecke, extrahiert den gewünschten Bereich.

Flow

Parameterset

Parameter

Typ

Beschreibung

Effekt Min

Effekt Max


Ein Graustufen- oder Farbbild ist möglich. Sie können den Knoten "Convert To Grayscale" verwenden.

X1
Y1
X2
Y2

Int32

Koordinaten im Bild

X1: 300 X2: 900
Y1: 300 Y2: 900

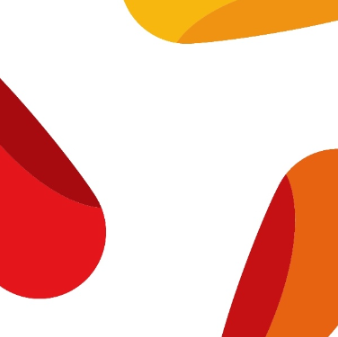

X1: 300 X2: 500
Y1: 300 Y2: 900

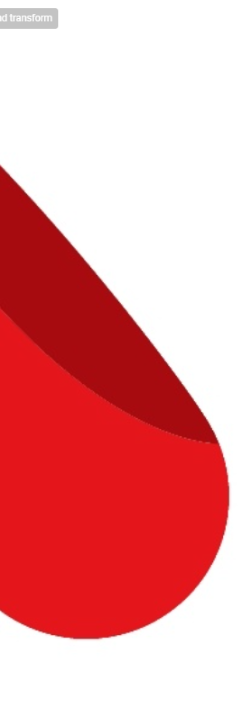

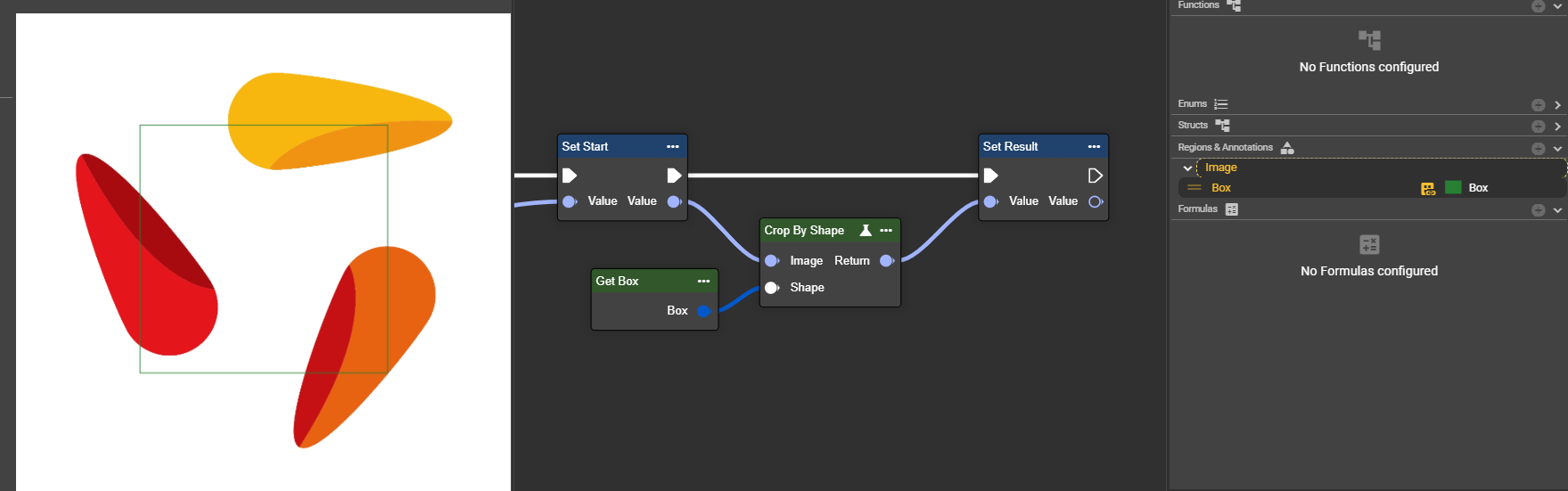

Crop By Shape

Schneidet ein Bild per Koordinaten zu – definiert durch obere linke und untere rechte Ecke, extrahiert den gewünschten Bereich.

Flow

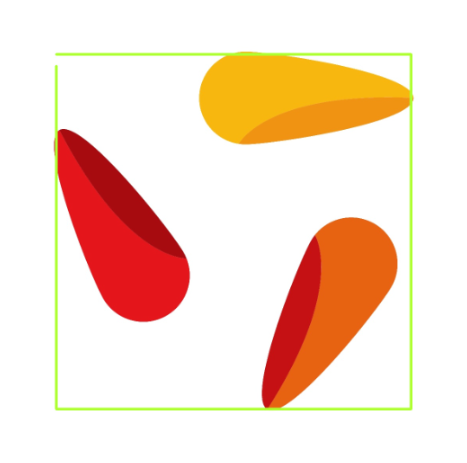

Beispiel 1: Box

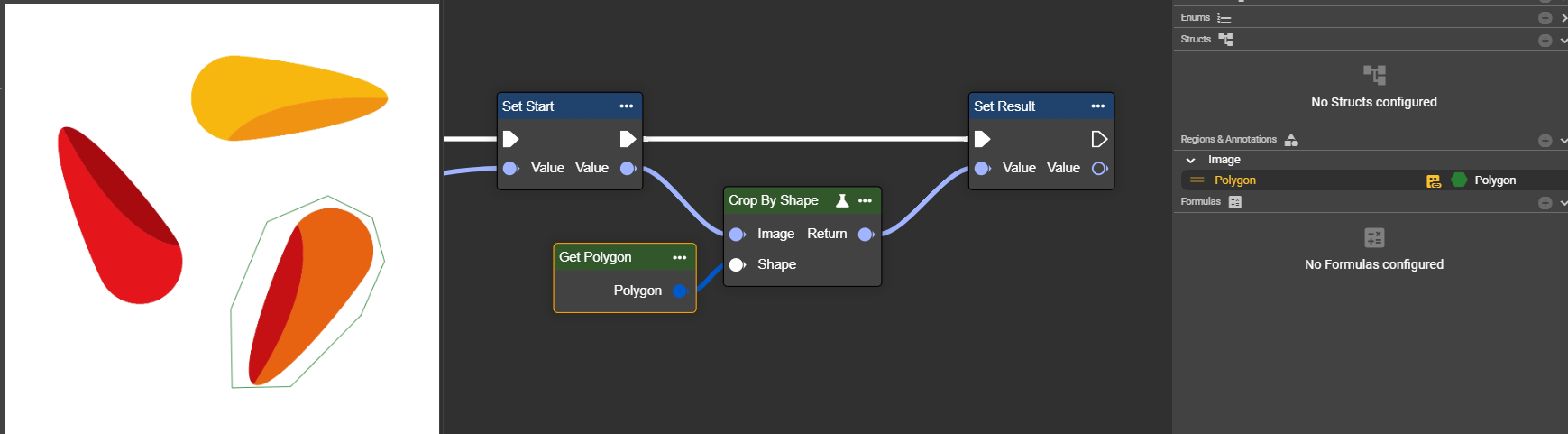

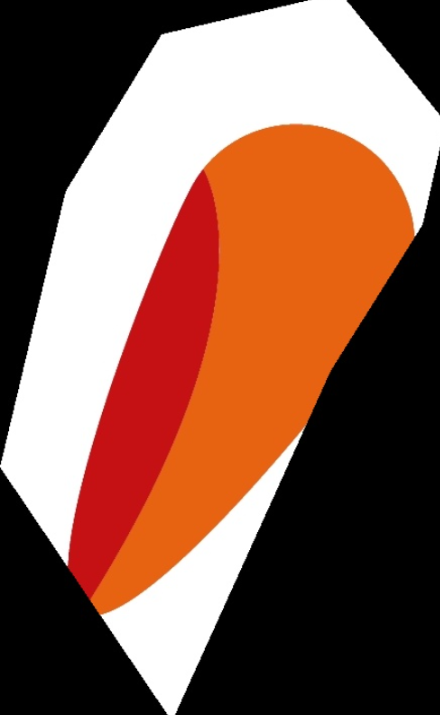

Beispiel 2: Polygon

Parameterset

Parameter	Typ	Beschreibung	Wertebereich
Image	Image	Ein Graustufen- oder Farbbild ist möglich. Sie können den Knoten "Convert To Grayscale " verwenden.
Shape	Shape	Die zum Zuschneiden des Bildes verwendete Form. Unterstützte Formen sind: Box, Rechteck, Kreis, Polygon und Region. Die Formen können aus den Anmerkungen im Bildeditor stammen oder mit Hilfe von Make-Knoten erstellt werden.	Box (siehe Beispiel 1)
Shape	Shape		Polygon (siehe Beispiel 2)

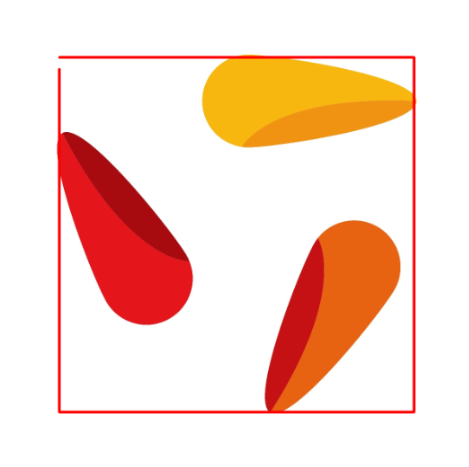

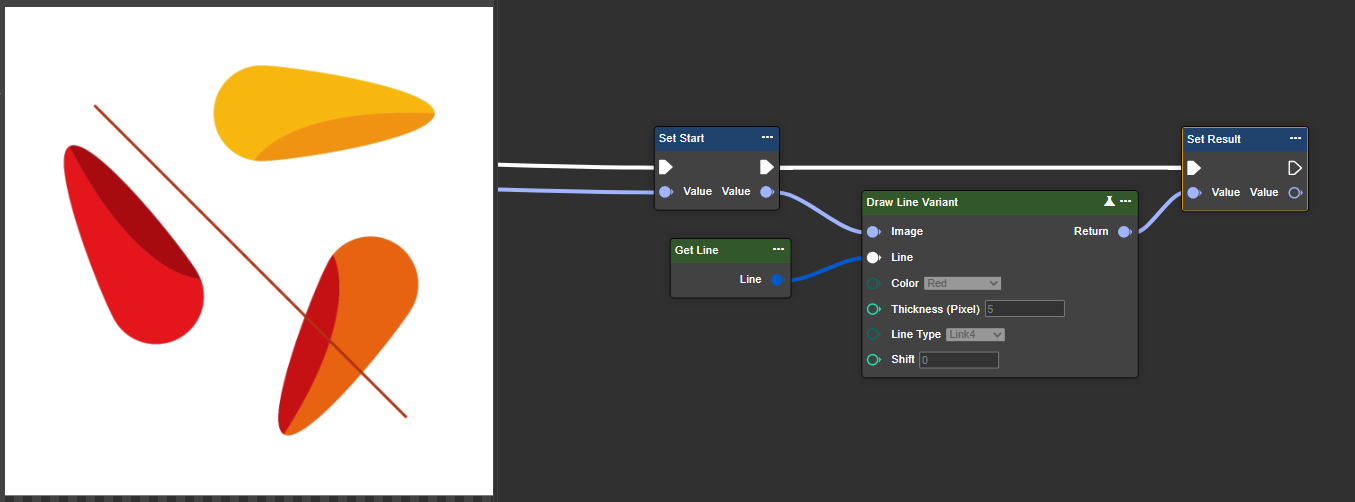

Draw Line Variant

Zeichnet eine Linie ins Bild – hilfreich zur Markierung, Hervorhebung oder Annotation in Bildverarbeitungsaufgaben.

Flow

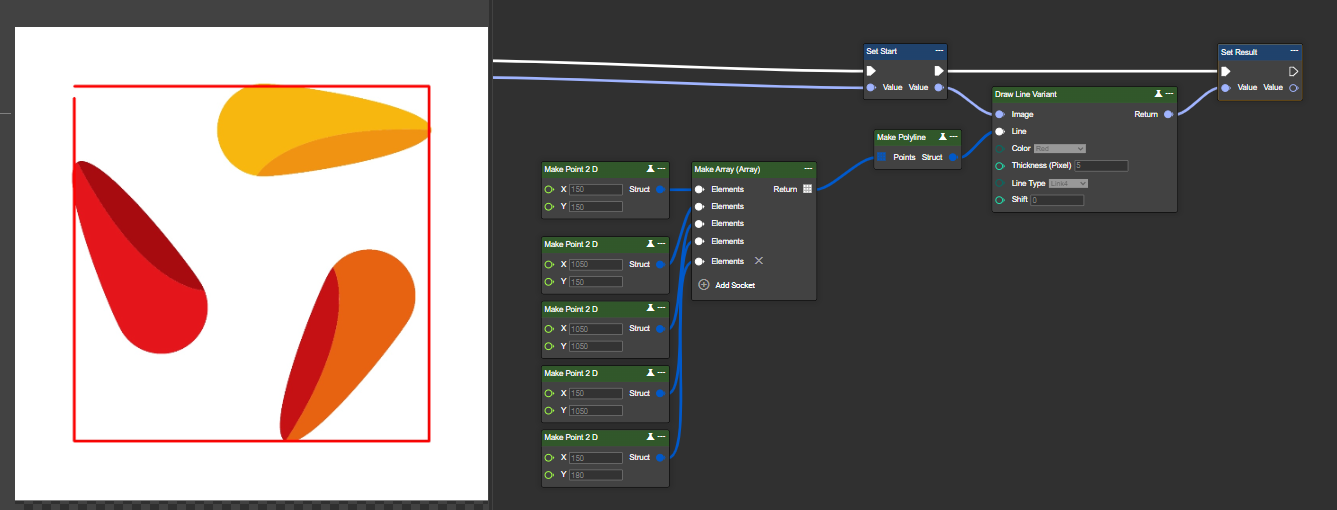

Beispiel 1: ColorSelbst generierte Polyline – hierbei können beliebig viele Punkte definiert werden.

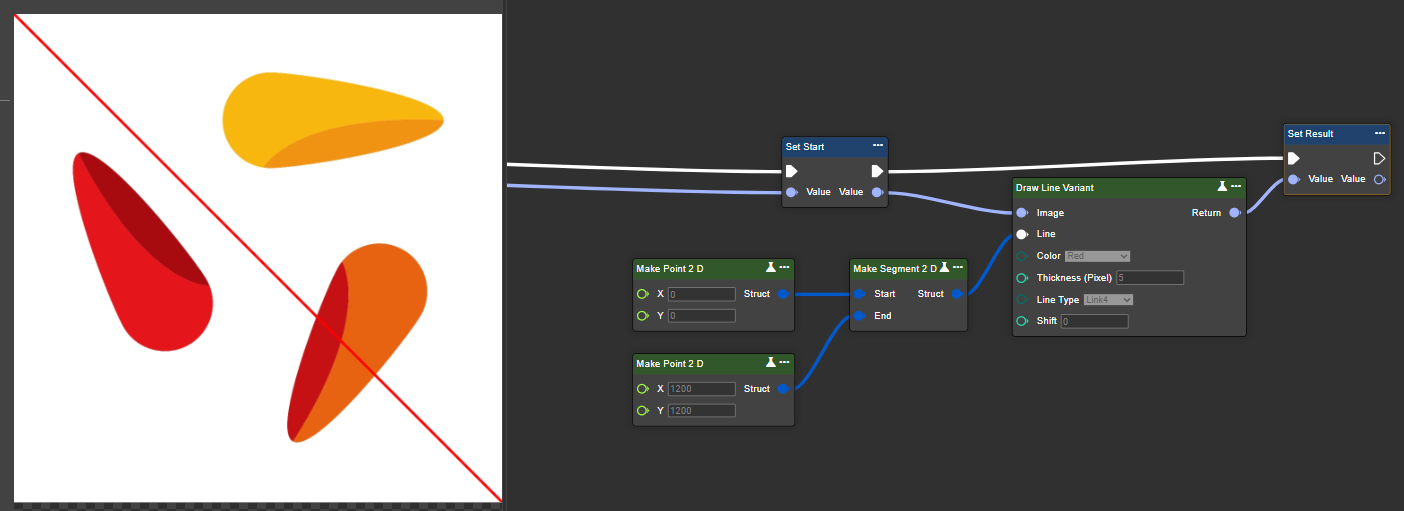

Beispiel 2: Selbst generiertes Segment (technisch eine Linie) – hierbei werden ein Start- und ein Endpunkt für die Linie definiert.

Beispiel 3: Eine im Bildeditor erstellte und eingefügte Linie.

Parameterset

Parameter	Typ	Beschreibung	Wertebereich	Effekt
Image	Image	Ein Graustufen- oder Farbbild ist möglich. Sie können den Knoten "Convert To Grayscale " zur Umwandlung in ein Graustufenbild verwenden.
Line	Line2D, Segment 2D, Polyline	Unterstützt werden die Typen Line2D, Segment2D und Polyline. Die Linien können selbst im Code erstellt werden (Beispiel 1) oder aus dem Bildeditor stammen.	Siehe Beispiel 1, 2, 3
Color	Enum Color	Passt die Farbe der eingezeichneten Linie an. Verfügbare Farben: Beige, Black, Blue, Green, GreenYellow, Red, White und Yellow.		GreenYellow
Thickness (Pixel)	Int32	Passt die Dicke der Linie in Pixeln an.		20px
Line Type	Enum LineType	Passt die Berechnung des Linientyps an: Link8 – Standardoption für die meisten Anwendungsfälle. Bietet gute Geschwindigkeit und Verbindung, kann jedoch bei diagonalen Linien leicht gezackt erscheinen. AntiAlias – Sorgt durch Kantenglättung für weichere Linien. Ist etwas langsamer als Link8, wird jedoch für eine hochwertige Darstellung empfohlen. Link4 – Verbindet Pixel nur in horizontaler und vertikaler Richtung. Führt zu einer eher „blockigen“ Darstellung und wird selten für Standardzeichnungen verwendet.		Link4 Link 8
Shift	Int32	Legt fest, mit welcher Genauigkeit die Linienkoordinaten berechnet werden. Höhere Werte ermöglichen eine Subpixel-Genauigkeit. Shift = 0 → Die Koordinaten sind ganzzahlig (z. B. Punkt bei 100, 50). Shift > 0 → Die Koordinaten können Bruchteile von Pixeln darstellen, also Subpixel-Genauigkeit. Beispiel: Wenn `Shift = 2`, dann wird der Wert `x = 100.25` intern als `x = 401` gespeichert (100.25 × 2⁴).

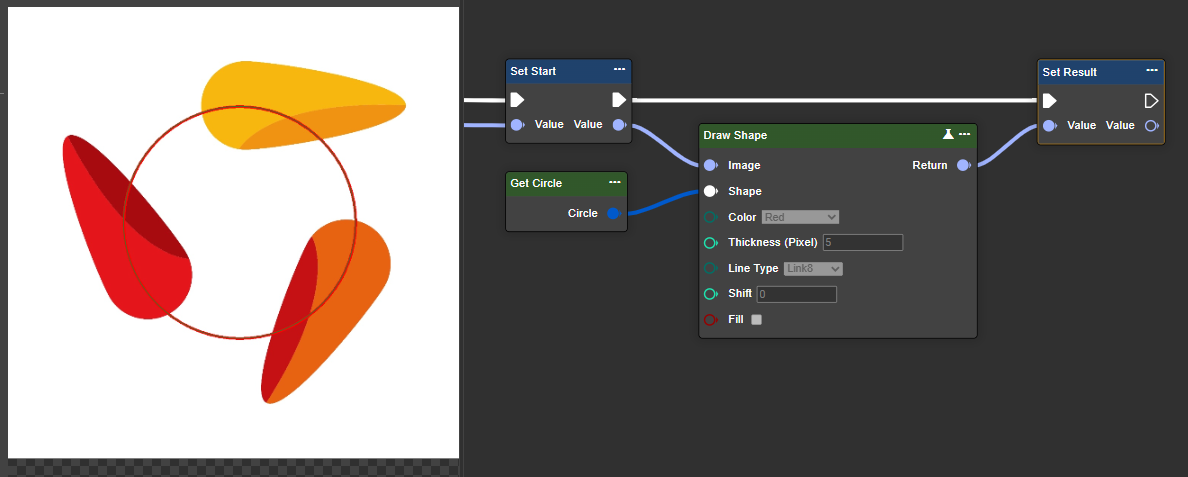

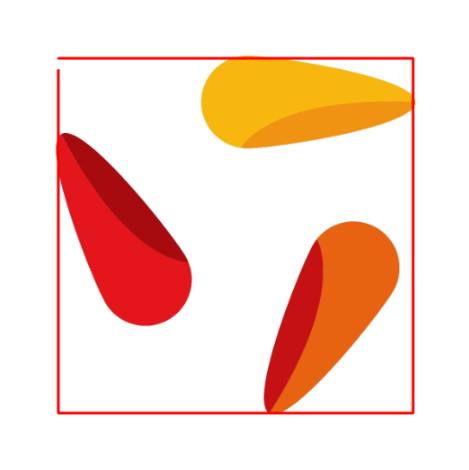

Draw Shape

Ermöglicht das Zeichnen von Formen im Bild – ideal zur Hervorhebung oder Markierung bestimmter Bereiche.

Flow

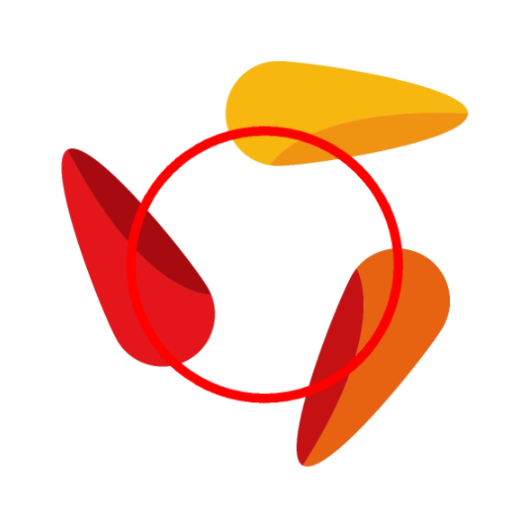

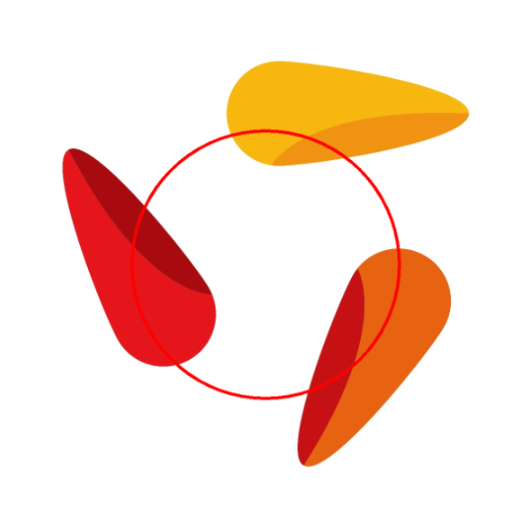

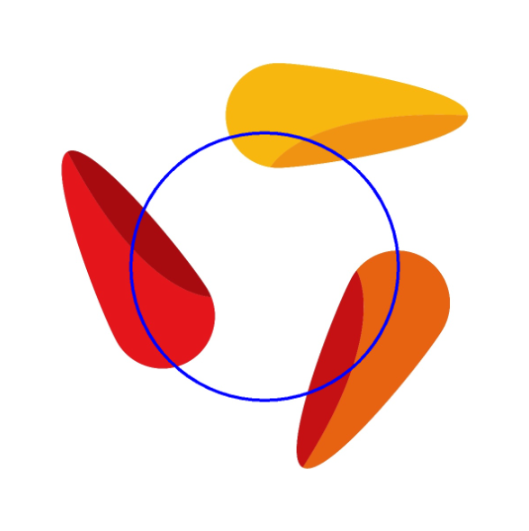

Beispiel 1: Circle aus Bildeditor

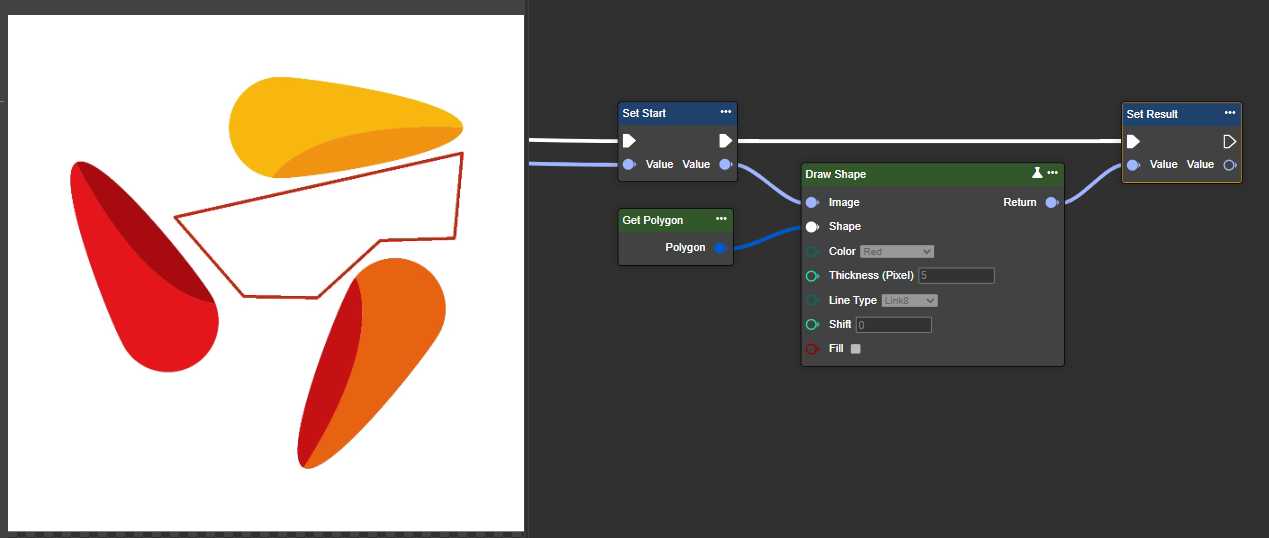

Beispiel 2: Polygon aus Bildeditor

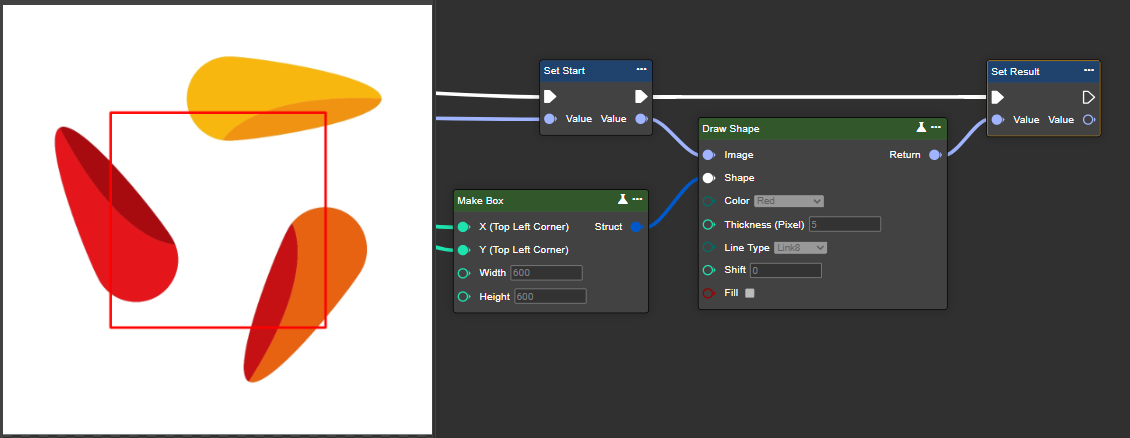

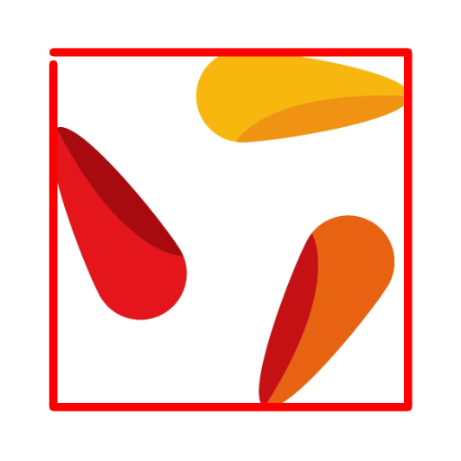

Beispiel 3: Box aus Berechnung im Workflow

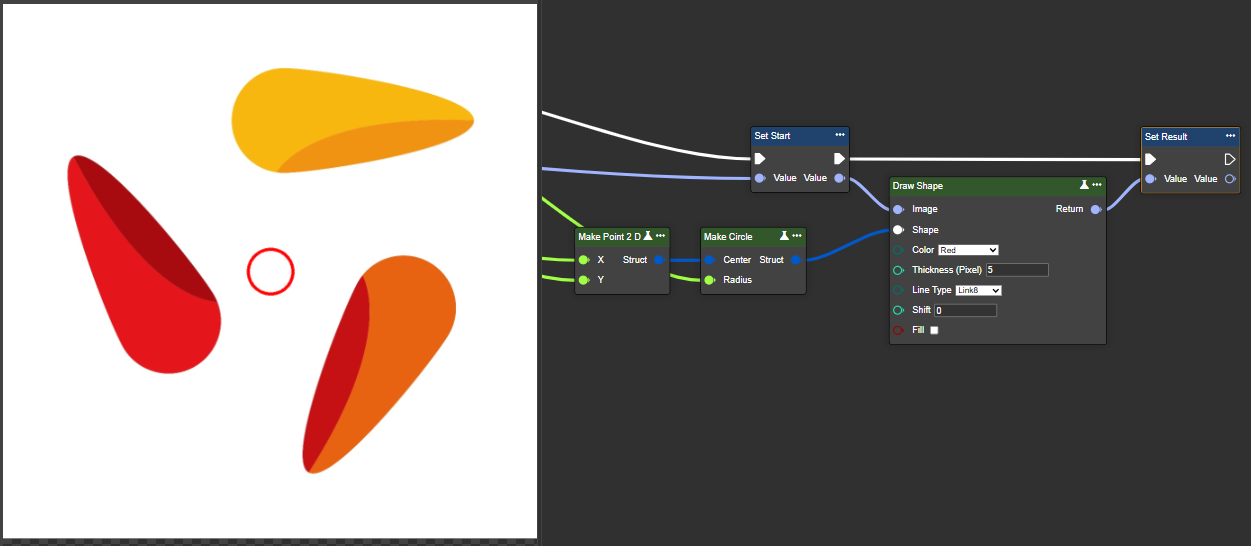

Beispiel 4: Circle aus Berechnung im Workflow

Parameterset

Parameter	Typ	Beschreibung	Effekt
Image	Image	Ein Graustufen- oder Farbbild ist möglich. Sie können den Knoten "Convert To Grayscale " zur Umwandlung in ein Graustufenbild verwenden.
Shape	Circle, Ellipse, Rectangle, Box, Polygon	Unterstützt werden die Typen Ellipse, Kreis, Box, Rechteck und Polygon. Die Formen können entweder direkt im Code erstellt (siehe Beispiel 1) oder aus dem Bildeditor übernommen werden.
Color	Enum Color	Passt die Farbe der eingezeichneten Linie an. Verfügbare Farben: Beige, Black, Blue, Green, GreenYellow, Red, White und Yellow.
Thickness (Pixel)	Int32	Passt die Dicke der Linie in Pixeln an.
Line Type	Enum LineType	Passt die Berechnung des Linientyps an: Link8 – Standardoption für die meisten Anwendungsfälle. Bietet gute Geschwindigkeit und Verbindung, kann jedoch bei diagonalen Linien leicht gezackt erscheinen. AntiAlias – Sorgt durch Kantenglättung für weichere Linien. Ist etwas langsamer als Link8, wird jedoch für eine hochwertige Darstellung empfohlen. Link4 – Verbindet Pixel nur in horizontaler und vertikaler Richtung. Führt zu einer eher „blockigen“ Darstellung und wird selten für Standardzeichnungen verwendet.
Shift	Int32	Legt fest, mit welcher Genauigkeit die Linienkoordinaten berechnet werden. Höhere Werte ermöglichen eine Subpixel-Genauigkeit. Shift = 0 → Die Koordinaten sind ganzzahlig (z. B. Punkt bei 100, 50). Shift > 0 → Die Koordinaten können Bruchteile von Pixeln darstellen, also Subpixel-Genauigkeit. Beispiel: Wenn `Shift = 2`, dann wird der Wert `x = 100.25` intern als `x = 401` gespeichert (100.25 × 2⁴).
Fill	Boolean	Füllt den Kreis mit der angegebenen Farbe aus Color komplett aus.	Fill = True

Draw Ellipse

Zeichnet eine Ellipse ins Bild – nützlich zur Annotation, Hervorhebung oder Markierung bestimmter Bildbereiche.

Ähnlich Draw Shape. Wir empfehlen die Nutzung von Draw Shape

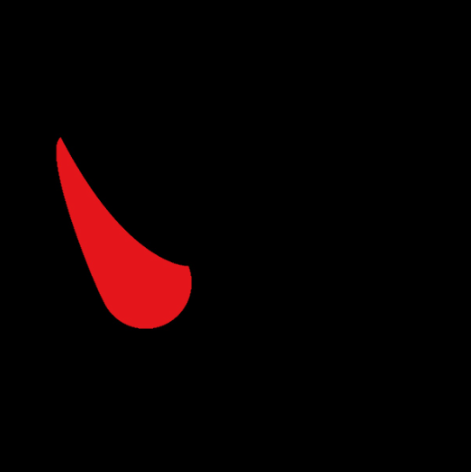

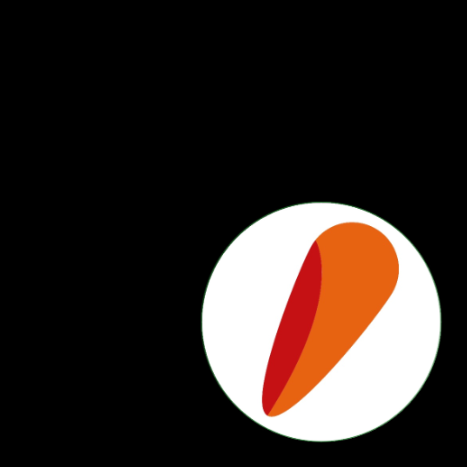

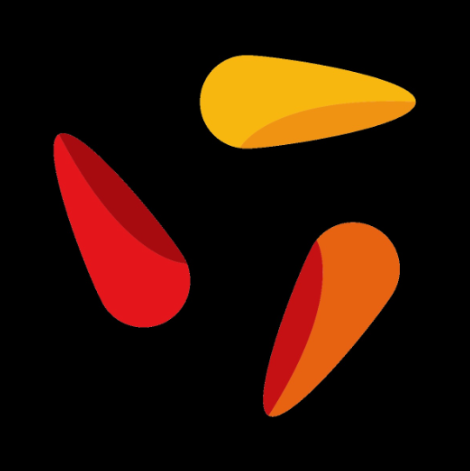

Reduce Domain To Shape

Begrenzt den Bildbereich auf eine Form, ohne zu beschneiden – außerhalb liegende Pixel werden schwarz, Koordinaten bleiben erhalten.

Flow

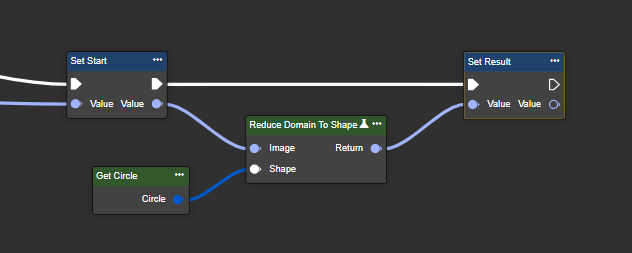

Beispiel 1 - Erzeugen einer Shape via Bildeditor

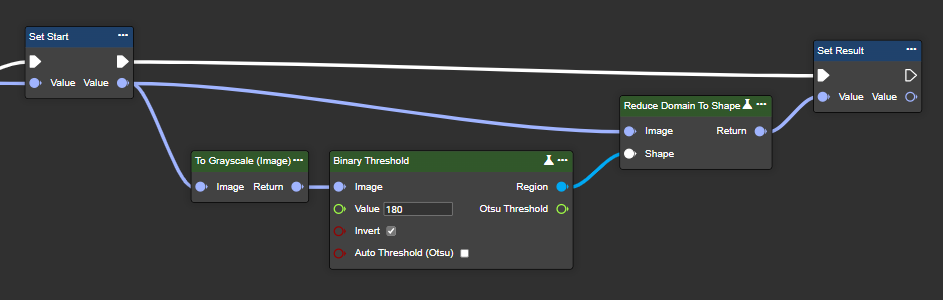

Beispiel 2 - Erzeugung einer Shape-Maske durch Segmentierung eines Graustufenbildes mittels binärer Schwellenwertbildung (Threshold Binary)

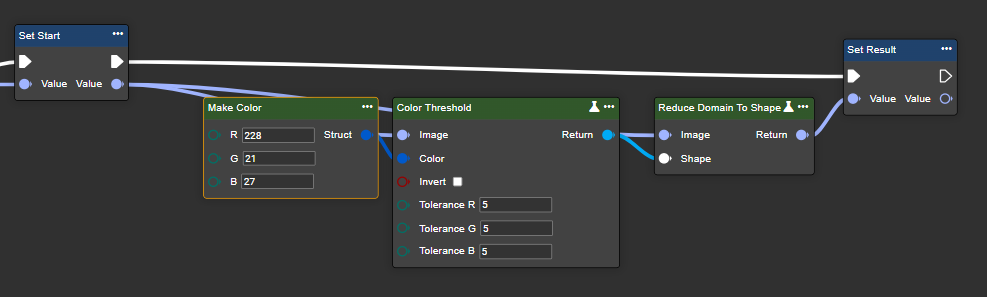

Beispiel 3 - Erzeugung einer Shape-Maske durch Segmentierung mittels Farb-Schwellenwertbildung (Color Threshold).

Parameterset

Parameter	Typ	Beschreibung
Image	Image	Ein Graustufen- oder Farbbild ist möglich. Sie können den Knoten "Convert To Grayscale " zur Umwandlung in ein Graustufenbild verwenden.
Shape	Box, Rectangle, Circle, Polygon, Region	Unterstützt werden die Typen Region, Kreis, Box, Rechteck und Polygon. Die Formen können entweder direkt im Code erstellt oder aus dem Bildeditor übernommen werden. Mittels Segmentation ist es ebenfalls möglich Bilder auszukoppeln.
Return	Image	Rückgabe des Bildes, das auf die Shape-Maske reduziert wurde

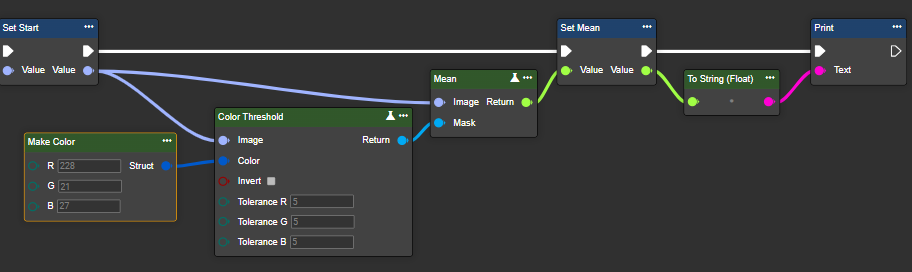

Mean

Berechnet den Mittelwert aller Pixel – liefert Information über durchschnittliche Helligkeit oder Farbintensität im Bild. Hohe Werte zeigen an, dass das Bild heller oder intensiver ist, während niedrige Werte auf ein dunkleres oder weniger intensives Bild hinweisen.

Flow

Parameterset

Parameter

Typ

Beschreibung

Effekt Min


Ein Graustufen- oder Farbbild ist möglich. Sie können den Knoten "Convert To Grayscale " zur Umwandlung in ein Graustufenbild verwenden.

Mask

Region - aus Segmentation

Optionale binäre Maskenregion. Wenn eine Maske angegeben ist, werden bei der Mittelwertberechnung nur die Pixel innerhalb dieser Region berücksichtigt. Pixel außerhalb der Maske werden ignoriert.

Return

Single

Rückgabe der durchschnittliche Intensität.
Hohe Werte weisen darauf hin, dass das Bild heller oder intensiver ist, während niedrige Werte auf ein dunkleres oder weniger intensives Bild hindeuten.

27.018469

Standard Deviation

Berechnet die Standardabweichung der Pixelwerte – zeigt, wie stark Helligkeit oder Farbe im Bild streuen oder variieren.

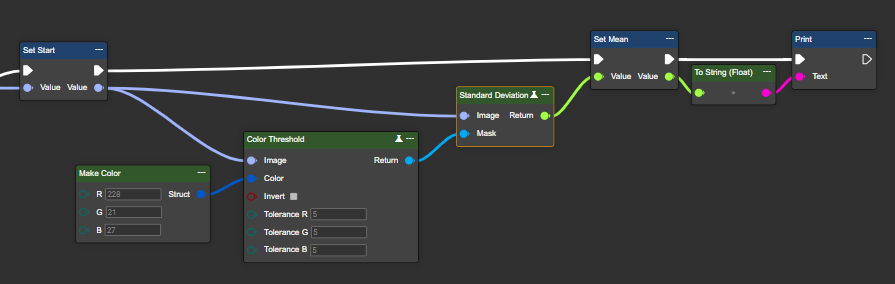

Flow

Parameterset

Parameter

Typ

Beschreibung

Effekt Min


Ein Graustufen- oder Farbbild ist möglich. Sie können den Knoten "Convert To Grayscale " zur Umwandlung in ein Graustufenbild verwenden.

Mask

Region - aus Segmentation

Optionale binäre Maskenregion. Wenn eine Maske angegeben ist, werden bei der Mittelwertberechnung nur die Pixel innerhalb dieser Region berücksichtigt. Pixel außerhalb der Maske werden ignoriert.

Return

Single

Hohe Werte deuten auf eine größere Variabilität oder einen höheren Kontrast der Pixelwerte hin, während niedrige Werte auf eine gleichmäßigere oder konstantere Verteilung der Pixelwerte schließen lassen.

0.24595684

Minimum

Berechnet die Standardabweichung der Pixelwerte – zeigt, wie stark Helligkeit oder Farbe im Bild streuen oder variieren.

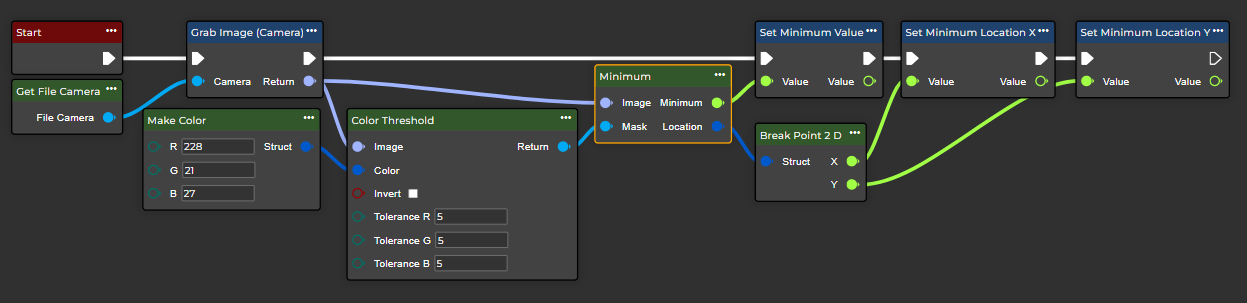

Flow

Parameterset

Parameter

Typ

Beschreibung

Effekt Min

Effekt Max


Ein Graustufenbild ist erforderlich. Sie können den Knoten "To Grayscale (Image)" verwenden.

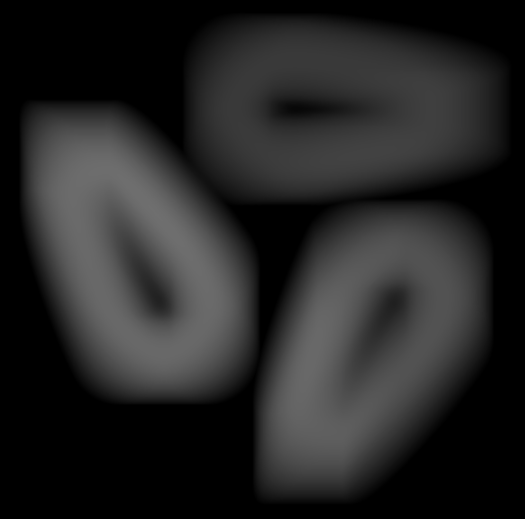

Mask Width (Pixel)

Region

Legen Sie die Breite der für die Abweichungsberechnung verwendeten Maske fest. Größere Werte decken einen größeren Bereich ab, was bei der Erkennung größerer oder signifikanterer Abweichungen hilft.

Width: 5px
Height: 5px

Width: 200px
Height: 200px

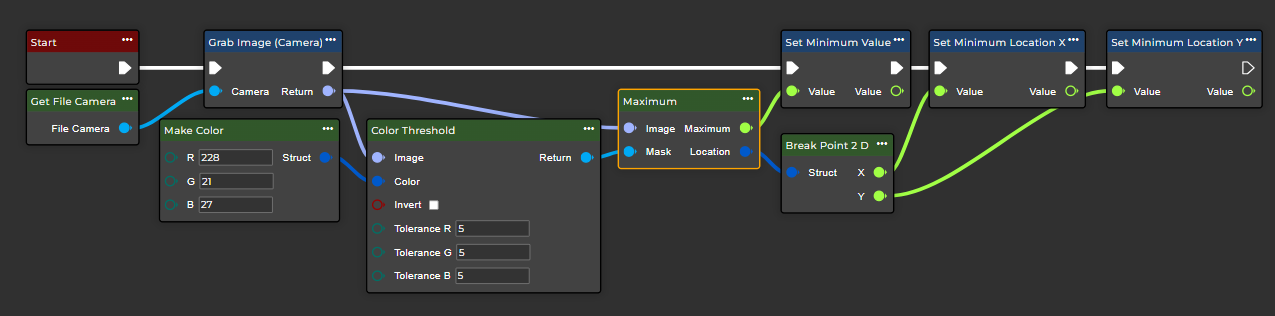

Maximum

Bestimmt den höchsten Pixelwert im Bild – zeigt den hellsten oder intensivsten Bereich im gesamten Bild.

Flow

Parameterset

Parameter

Typ

Beschreibung

Effekt Min

Effekt Max


Ein Graustufenbild ist erforderlich. Sie können den Knoten "To Grayscale (Image)" verwenden.

Mask Width (Pixel)

Region

Legen Sie die Breite der für die Abweichungsberechnung verwendeten Maske fest. Größere Werte decken einen größeren Bereich ab, was bei der Erkennung größerer oder signifikanterer Abweichungen hilft.

Width: 5px
Height: 5px

Width: 200px
Height: 200px

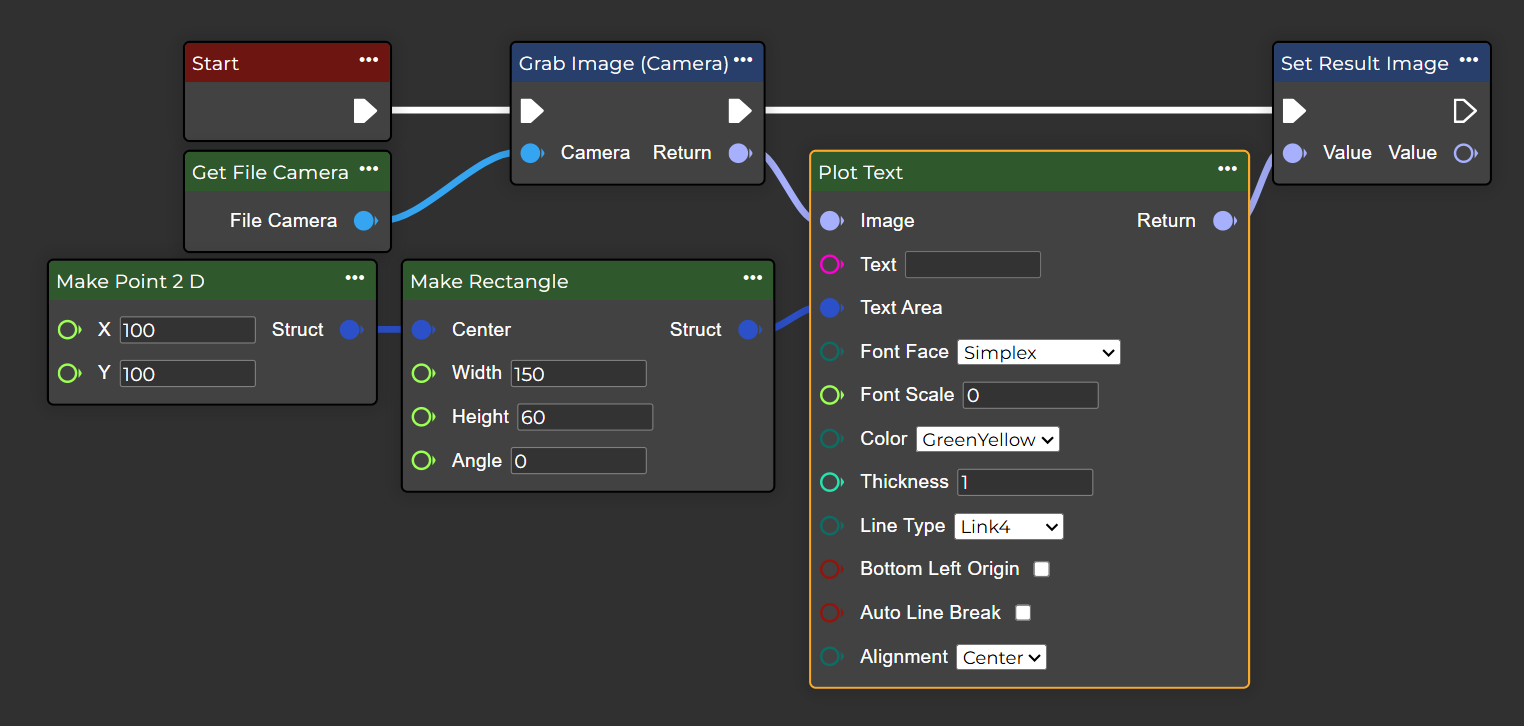

Plot Text

Zeichnet einen Text an definierter Position ins Bild – nicht darstellbare Zeichen werden durch Fragezeichen ersetzt.

Flow

Parameterset

Parameter	Typ	Beschreibung
Image	Image	Geben Sie ein Bild ein, auf dem der Text gezeichnet werden soll.
Text	String	Die darzustellende Textzeichenfolge.
Text Area	Rectangle	Definiert den rechteckigen Bereich, in dem der Text platziert werden soll. Wenn der Text diesen Bereich überschreitet, wird er entweder umgebrochen (falls der automatische Zeilenumbruch aktiviert ist) oder abgeschnitten.
Font Face	Font Type	Die zu verwendende Schriftart. Mögliche Optionen sind: Simplex Plain Duplex Complex Triplex ComplexSmall ScriptSimplex ScriptComplex Italic
Font Scale	Single	Schriftskalierungsfaktor, der mit der schriftspezifischen Basisgröße multipliziert wird.
Color	Color	Die zu verwendende Schriftfarbe. Mögliche Optionen sind: Beige Black Blue Green GreenYellow Red White Yellow
Thickness	Int32	Strichstärke der Linien, die zum Zeichnen eines Textes verwendet werden.
Line Type	LineType	Der zu verwendende Linientyp.
Bottom Left Origin	Boolean	Wenn diese Einstellung zutrifft, wird der Text so gezeichnet, dass die Grundlinie an der unteren linken Ecke ausgerichtet ist.
Auto Line Break	Boolean	Ist diese Option aktiviert, wird der Text automatisch in mehrere Zeilen umgebrochen, wenn er die Breite des Textbereichs überschreitet. Ist sie deaktiviert, wird der Text einzeilig dargestellt und kann überlaufen.
Alignment	TextAlign	Legt die Textausrichtung innerhalb der `textArea` fest. Der Text wird linksbündig in der `textArea` ausgerichtet. Der Text wird in der `textArea` zentriert. Der Text wird rechtsbündig in der `textArea` ausgerichtet.
Return	Image	Bild mit eingezeichnetem Text.

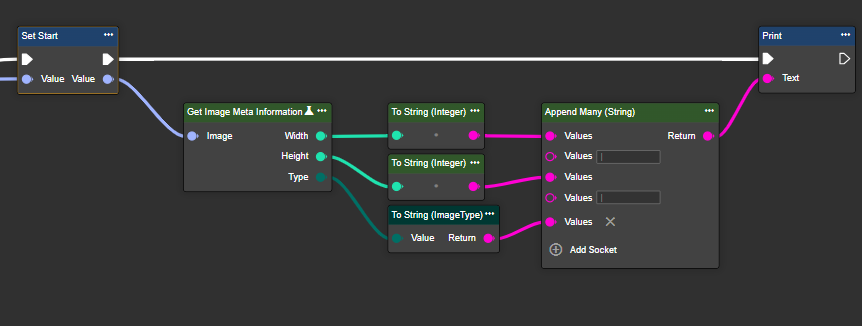

Get Image Meta Information

Liefert Metadaten zum Eingabebild – ermittelt Bildtyp, Breite und Höhe.

Flow

Parameterset

Parameter	Typ	Beschreibung
Image	Image	Ein Graustufenbild ist erforderlich. Sie können den Knoten "To Grayscale (Image)" verwenden.
Width	Int32	Die Breite des Bildes.
Height	Int32	Die Höhe des Bildes.
Type	ImageType	Gibt an, ob das Bild in Farbe oder Graustufen vorliegt.

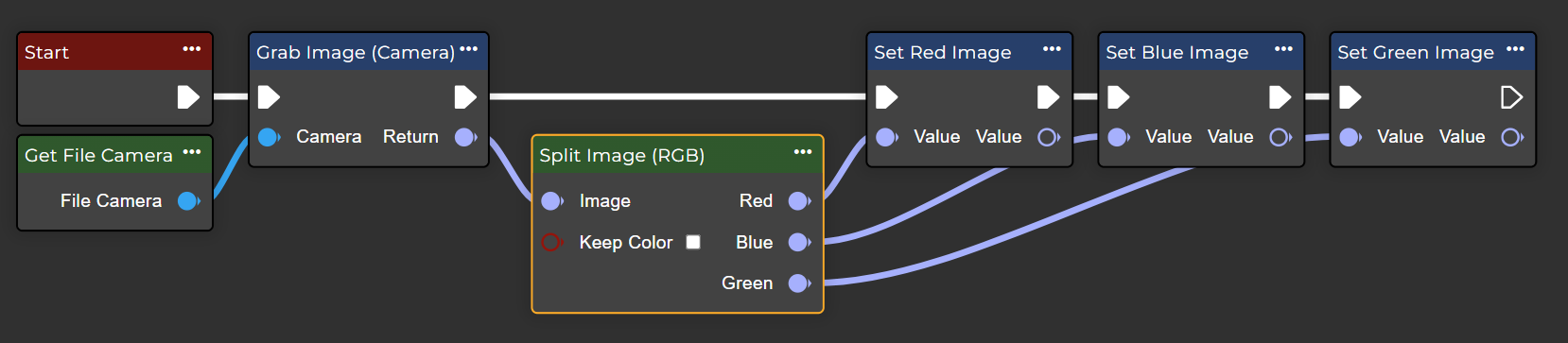

Split Image (RGB)

Ermittelt die RGB-Farbkanäle eines Bildes – gibt jeweils einen Wert pro Kanal zurück.

Flow

Parameterset

Parameter	Typ	Beschreibung
Image	Image	Das Farbbild, auf dem die Operation angewendet werden soll.
Keep Color	Boolean	Behält die Farbe des Kanals im neuen Bild bei.
Red	Image	Das Ausgangsbild basierend auf dem roten Farbkanal.
Blue	Image	Das Ausgangsbild basierend auf dem blauen Farbkanal.
Green	Image	Das Ausgangsbild basierend auf dem grünen Farbkanal.

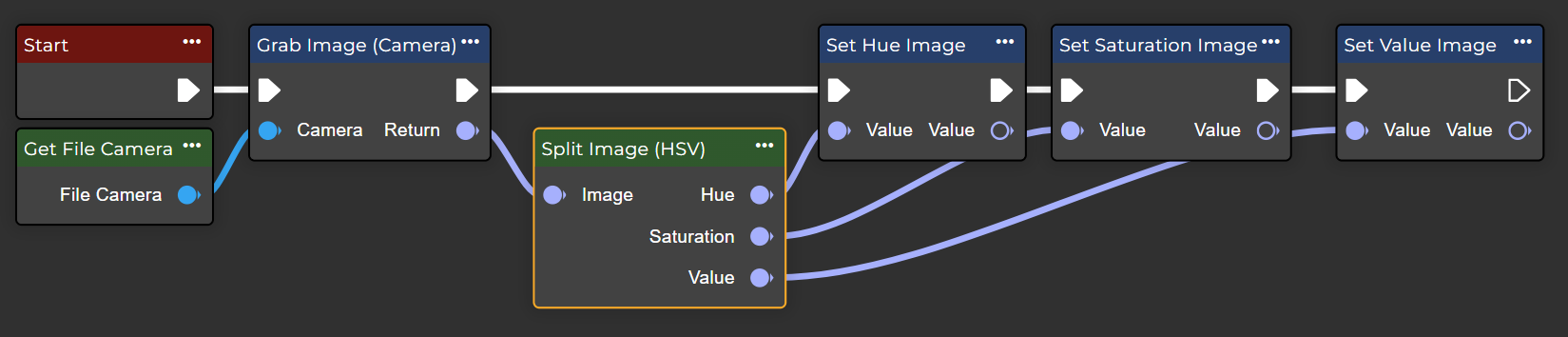

Split Image (HSV)

Ermittelt Farbton, Sättigung und Helligkeit eines RGB-Bildes – durch Umwandlung in HSV-Farbraum und Aufteilung der Kanäle.

Flow

Parameterset

Parameter	Typ	Beschreibung
Image	Image	Das Farbbild, auf dem die Operation angewendet werden soll.
Hue	Image	Bild des Farbwertkanals.
Saturation	Image	Bild des Sättigungskanals.
Value	Image	Bild des Helligkeitskanals

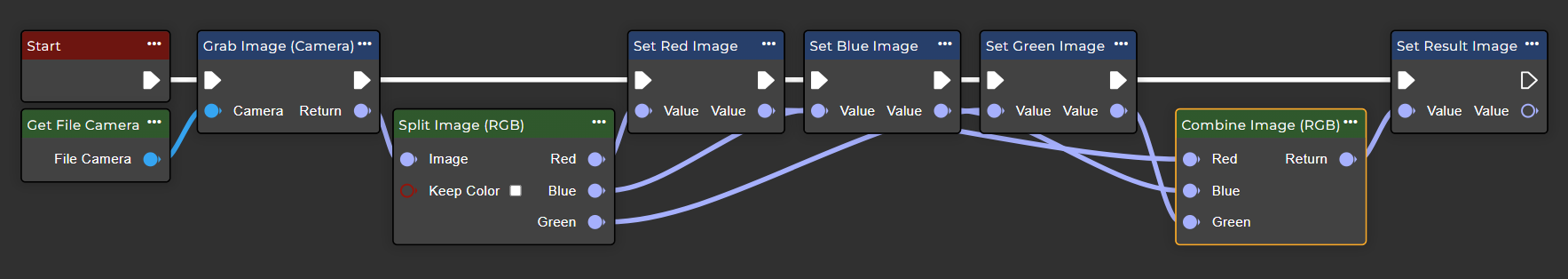

Combine Image

Erzeugt ein Farbbild durch Kombination einzelner Bilder für Rot-, Grün- und Blaukanal.

Flow

Parameterset

Parameter	Typ	Beschreibung
Red	Image	Das Eingangsbild basierend auf dem roten Farbkanal.
Blue	Image	Das Eingangsbild basierend auf dem blauen Farbkanal.
Green	Image	Das Eingangsbild basierend auf dem grünen Farbkanal.
Return	Image	Das Ausgangsbild basierend auf der Vereinigung der drei Bilder mit den jeweiligen Farbkanälen.

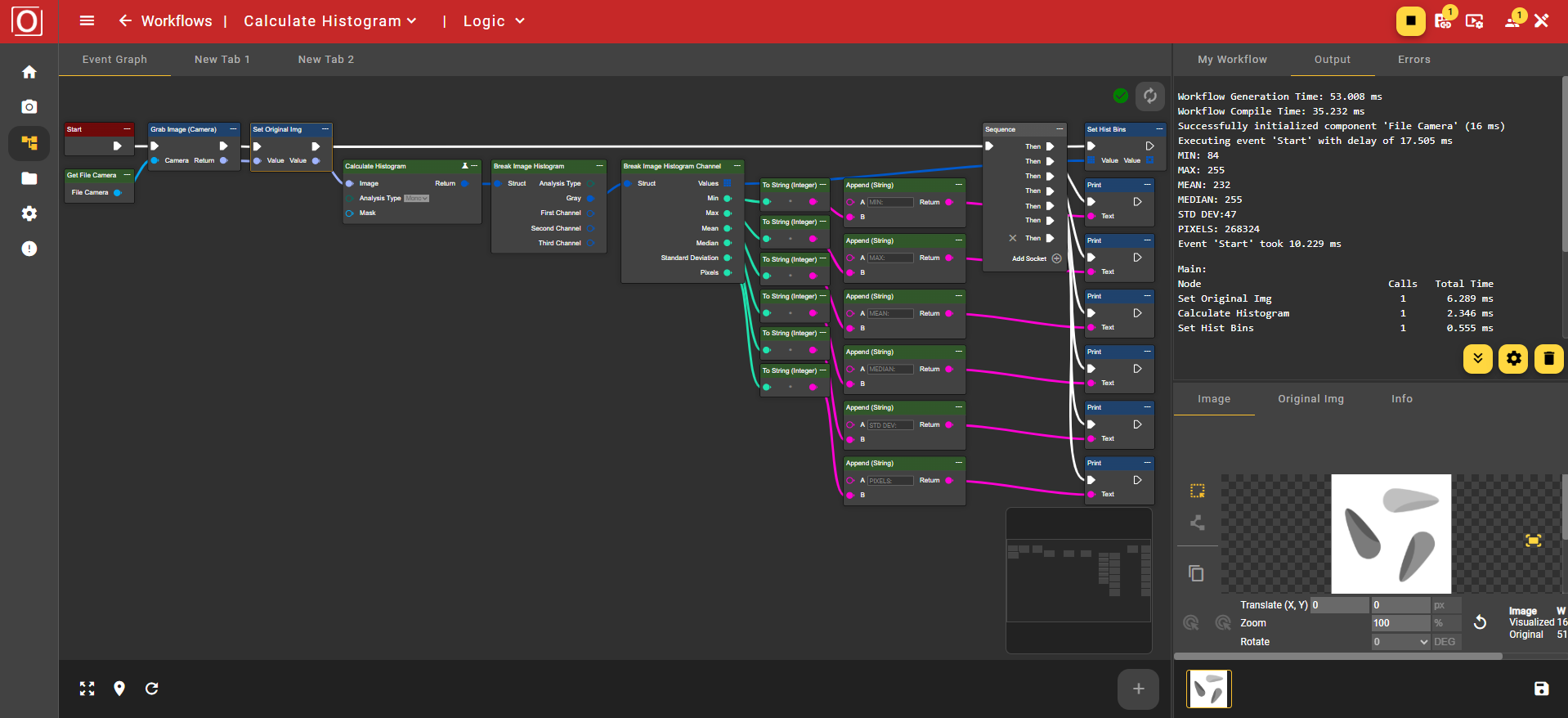

Calculate Histogram

Berechnet das Histogramm eines Bildes. Unterstützt Graustufen (Mono), RGB- und HSV-Kanäle. Optional kann eine Maske bereitgestellt werden, um das Histogramm nur für ausgewählte Bereiche zu berechnen.

Flow

Parameterset

Parameter

Typ

Beschreibung

Wertebereich

Effekt


Eingangsbild, worauf die Berechnung des Histogramms durchgeführt wird.

Analysis Type

HistogramAnalysisType

Zu verwendender Histogrammkanalmodus:

Mono: Berechnet ein Graustufenhistogramm

Mono

Attribut	Wert
Min	65
Max	255
Mean	229
Median	255
Std. Dev.	54
Pixels	268324

Zu verwendender Histogrammkanalmodus:

RGB: Berechnet Histogramme für die Kanäle Blau, Grün und Rot

RGB

Attribut	Wert (RGB)
Min	18, 35, 137
Max	255, 255, 255
Mean	210, 225, 245
Median	255, 255, 255
Std. Dev.	88, 65, 23
Pixels	268324

Zu verwendender Histogrammkanalmodus:

HSV: Berechnet Histogramme für die Kanäle Farbton (H), Sättigung (S) und Wert (V).

HSV

Attribut	Wert (HSV)
Min	137, 0, 0
Max	255, 224, 179
Mean	245, 43, 4
Median	255, 0, 0
Std. Dev.	23, 85, 14
Pixels	268324

Mask

Region

Optionaler Bildbereich, der in das Histogramm einbezogen werden soll. Nur Pixel innerhalb dieses Bereichs werden berücksichtigt. Bei Null wird das Histogramm über das gesamte Bild berechnet.

Return

Image Histogram

Gibt die Ergebnisse der Berechnung als Struktur zurück. Mittels Break Image Histogram kann mit der detaillierten Aufschlüsselung fortgefahren werden.

Die Daten des Histogramms können mit dem Knoten Break Histogram weiterverarbeitet werden. Dieser Knoten zerlegt die Struktur in ihre Einzelteile. In Abhängigkeit des zuvor gewählten Analysis Type können die Ergebnisse der Histogrammberechnung über die Outputs Gray falls zuvor Mono gesetzt wurde, oder First Channel, Second Channel und Third Channel ausgelesen werden, sofern auf RGB oder HSV zurückgegriffen wurde.

Wenn die jeweiligen Kanäle mit Break Image Histogram Channel weiter aufgebrochen werden, gelangt man einerseits an ein Array aus Tupeln, bestehend aus dem Wert sowie seiner Häufigkeit, zum anderen jedoch auch an die bereits weiter oben in der Tabelle aufgelisteten Extremwerte.
