Region

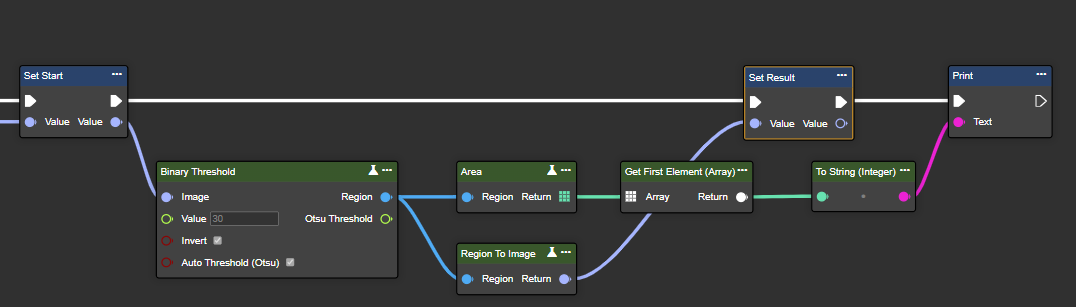

Area

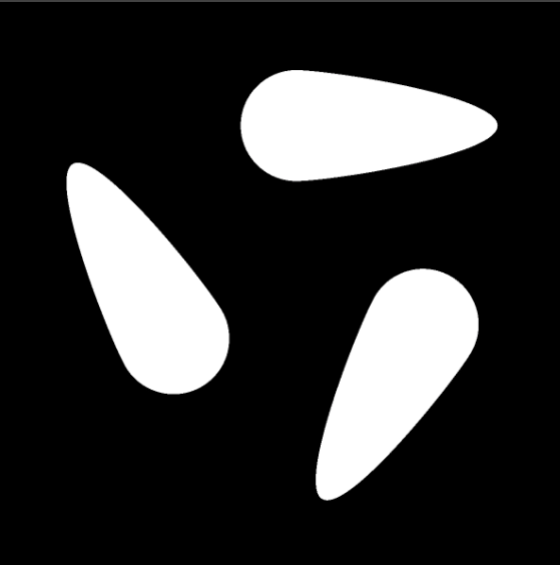

Dieser Knoten berechnet die Fläche jeder einzelnen Region (weiße Bereiche) in einem Binärbild. Er liefert quantitative Informationen über die Größen der Objekte oder Bereiche innerhalb des Bildes.

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Return	Int32	Array, das die Fläche jeder erkannten Region enthält. Die größte Fläche erscheint zuerst im Array.

Center

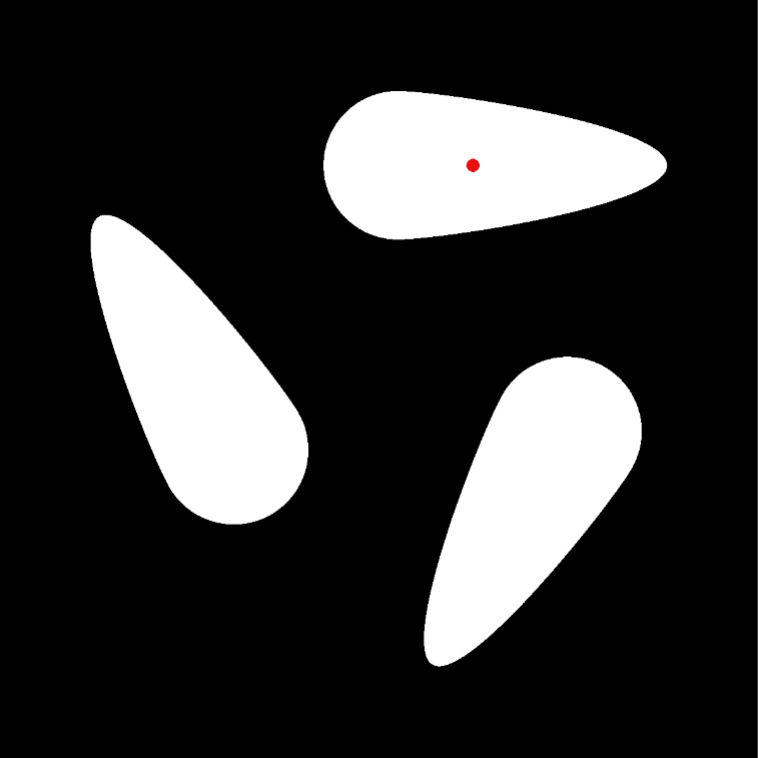

Center liefert die Koordinaten des Schwerpunkts jeder Region, die für weiterführende Analysen oder Aufgaben zur Objekterkennung und -lokalisierung verwendet werden können.

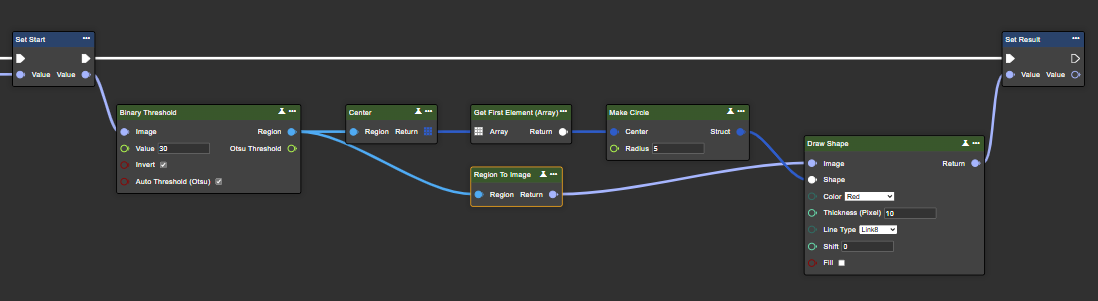

Mit Get First Element (Array) wird im Beispiel auf den Mittelpunkt der ersten Region zugegriffen. Mit Get Element At (Array) können die Schwerpunkte beliebiger Regionen zurückgegeben werden.

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Return	Point 2D	Repräsentiert den Schwerpunkt bzw. geometrischen Mittelpunkt jeder einzelnen Region. Die X- und Y-Koordinaten können mit einem „Break Point2D“-Knoten abgerufen werden.

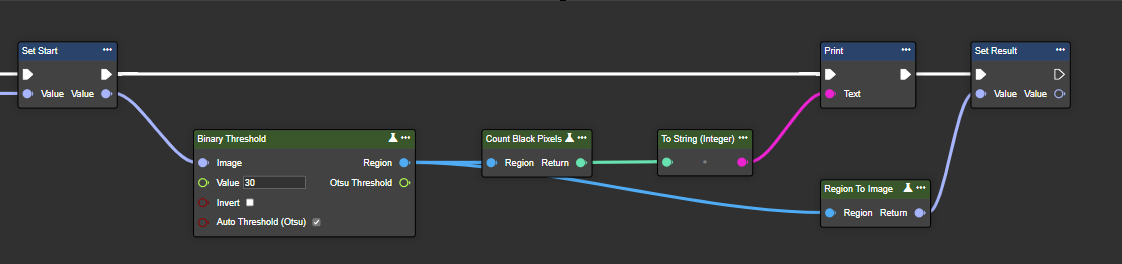

Count Black Pixels

Mit diesem Knoten können die schwarzen Pixel in einem Bild gezählt werden. Diese Metrik ist nützlich, um die Größe oder Ausdehnung von Bereichen zu quantifizieren, die im Bild als schwarz dargestellt sind.

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Return	Int32	Gesamtanzahl an schwarzen Pixeln im Bild.

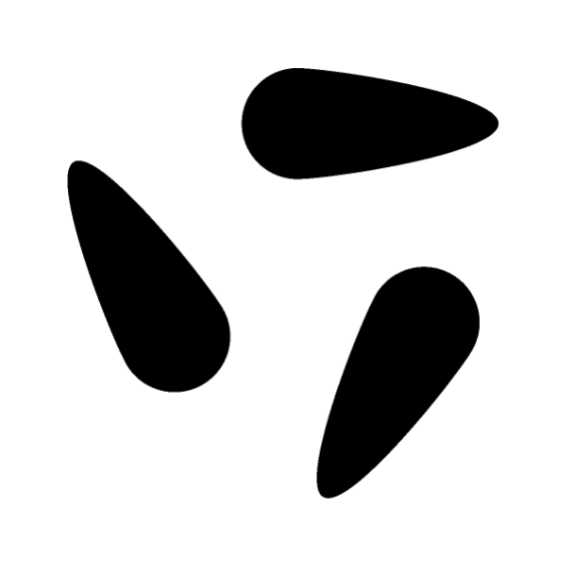

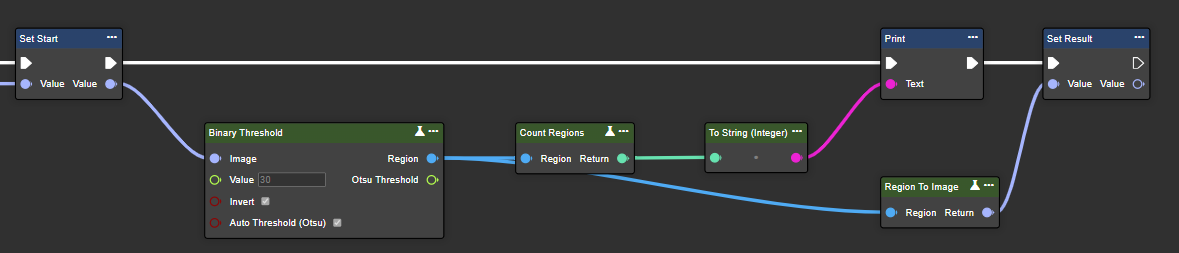

Count Regions

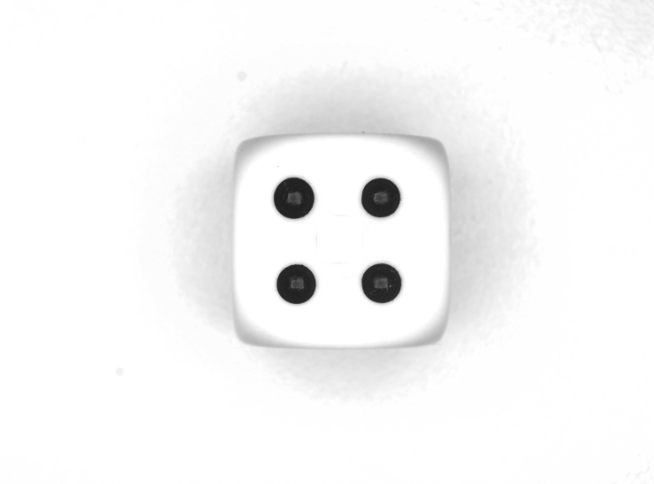

Mit diesem Knoten können einzelne Regionen identifiziert und quantifiziert werden, wobei jede Region eine Gruppe verbundener Pixel darstellt, die denselben Pixelwert teilen.

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Return	Int32	Gesamtanzahl der einzelnen Regionen.

Count White Pixels

Mit diesem Knoten können die weißen Pixel in einem Bild gezählt werden. Diese Metrik ist nützlich, um die Größe oder Ausdehnung von Bereichen zu quantifizieren, die im Bild als weiß dargestellt sind.

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Return	Int32	Gesamtanzahl an weißen Pixeln im Bild.

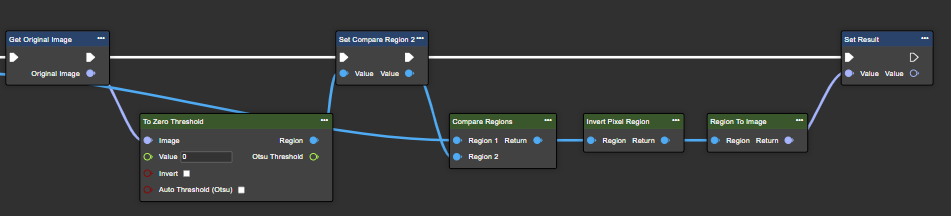

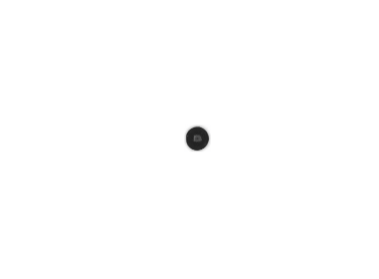

Compare Regions

Analysiert zwei Regionen, indem sie zu einem zusammenhängenden, einheitlichen Ergebnis zusammengeführt werden. Diese Operation ist nützlich für Aufgaben wie das Abgleichen von Objekten, das Zusammenführen benachbarter Regionen und die Bewertung der Segmentierungsgenauigkeit.

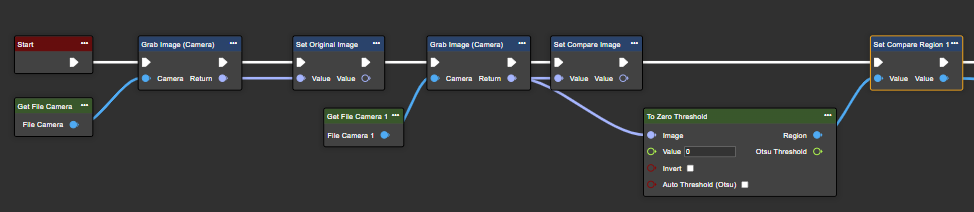

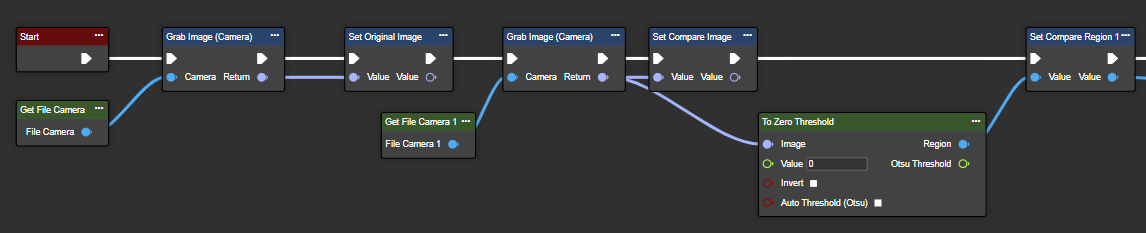

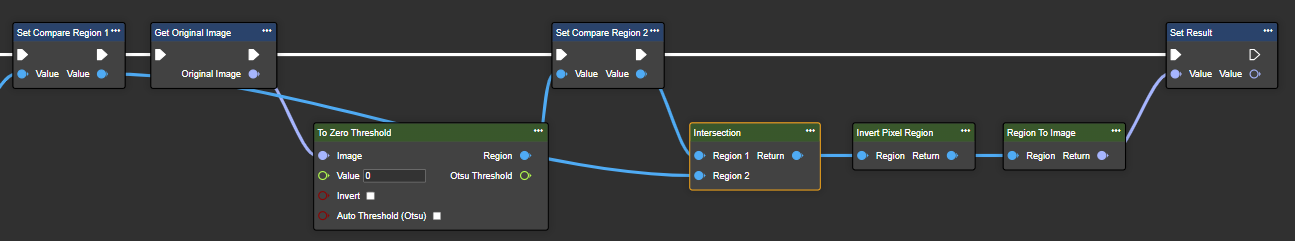

Mit To Zero Threshold kann ein Bild zunächst in eine Region umgewandelt werden, um sie anschließend vergleichen zu können. Das Ergebnis kann anschließend mit Invert Pixel Region invertiert und schließlich mit Region to Image in ein Bild zurück konvertiert werden.

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region 1	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Region 2	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Return	Region	Vereinheitlichte Darstellung zweier segmentierter Bereiche. Unterschiede werden durch schwarze Pixel dargestellt, während Gemeinsamkeiten in Weiß erscheinen.

Concat Regions

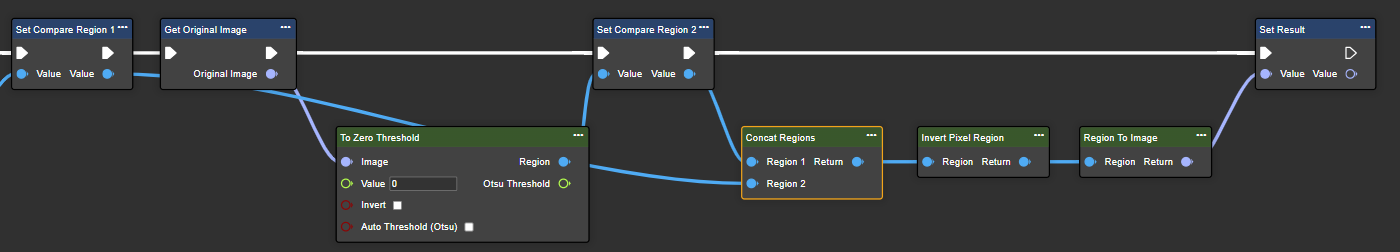

Fügt zwei binäre Regionen zusammen. Die ConcatRegions-Methode kombiniert zwei Binärbilder durch eine bitweise ODER-Operation und erzeugt dabei ein neues Bild, in dem alle weißen Bereiche (Vordergrund), die in einem der Eingabebilder vorhanden sind, erhalten bleiben – wodurch deren Inhalte effektiv zusammengeführt werden. Hierzu werden die Pixel im unten gezeigten Beispiel zunächst invertiert.

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region 1	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Region 2	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Return	Region	Eine neue Region, die das Ergebnis der bitweisen ODER-Operation zwischen den beiden Eingaberegionen darstellt.

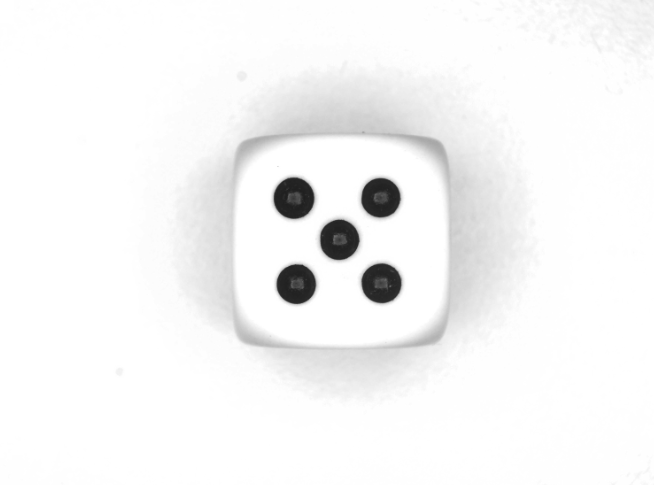

Subtract

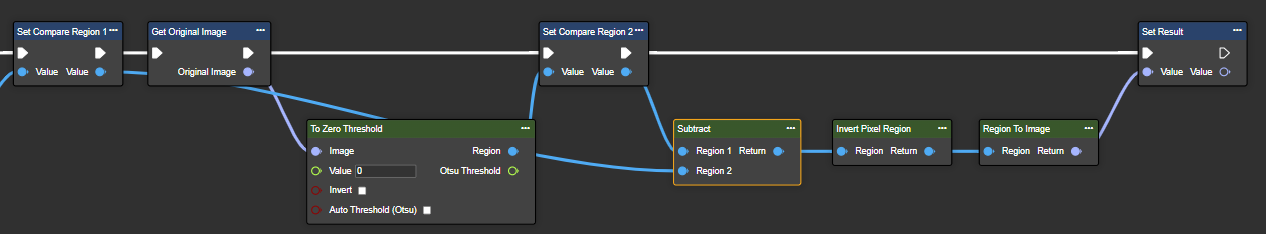

Mit diesem Knoten können Sie eine segmentierte Region von einer anderen subtrahieren, was nützlich ist, um Unterschiede oder Überlappungen zwischen den beiden Regionen zu isolieren (Ergebnis = Region1 − Region2).

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region 1	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Region 2	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Return	Region	Binärbild, das die Unterschiede zwischen den beiden subtrahierten Regionen hervorhebt.

Intersection

Vergleicht die Schnittmenge zweier Regionen. Diese Operation ist nützlich, um gemeinsame Bereiche oder Merkmale zu identifizieren, die von zwei segmentierten Objekten in einem Bild geteilt werden.

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region 1	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Region 2	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.

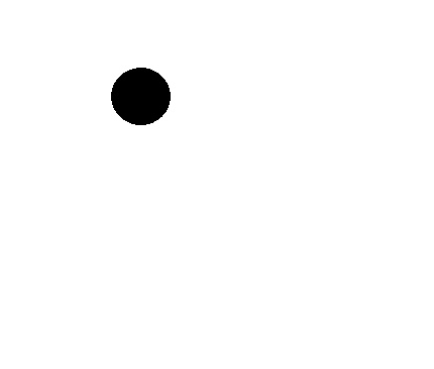

Return	Region	Binärbild, das die überlappenden Bereiche zwischen zwei Regionen darstellt.

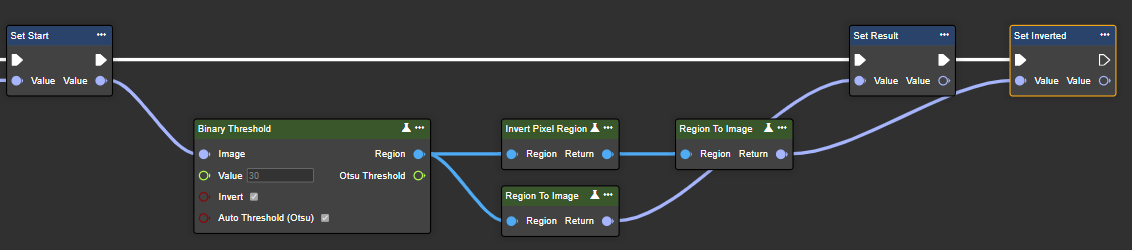

Invert Pixel Region

Dieser Knoten kehrt die Pixel einer angegebenen Region um oder invertiert sie, typischerweise von Weiß zu Schwarz und umgekehrt. Dies ist nützlich, um bestimmte Interessensbereiche hervorzuheben oder negative Versionen von Bildern für bestimmte Anwendungen zu erstellen.

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Return	Region	Invertiertes Binärbild.

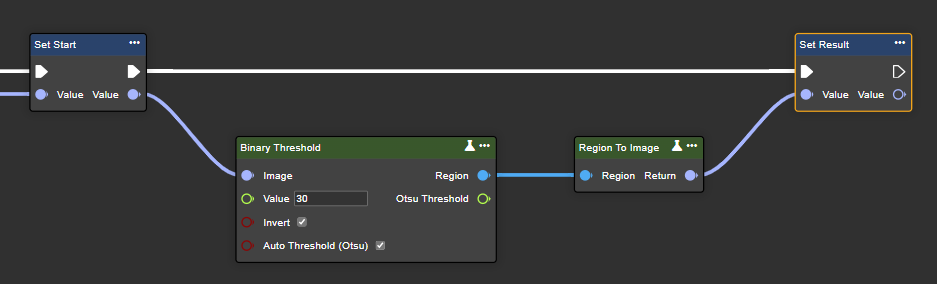

Region To Image

Konvertiert eine Region (Binärbild) in ein Graustufenbild. Wird benötigt, um Ergebnisbilder bzw. Regionen als Bild darzustellen.

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Return	Image	Das Bild wird nun in einem allgemeineren Bildformat gespeichert, das leicht angezeigt, gespeichert oder weiterverarbeitet werden kann.

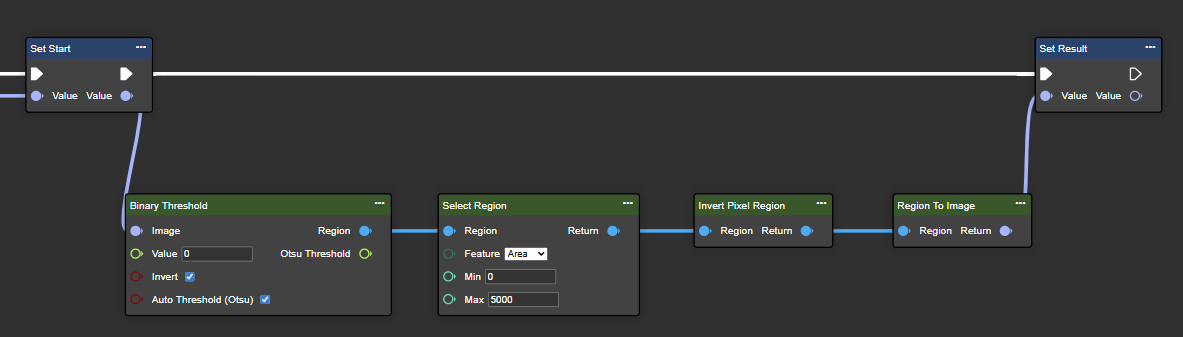

Select Region

Wählt einen Bereich von Regionen aus, der anhand eines der folgenden Merkmale spezifiziert wird: Fläche, Index, Höhe oder Breite.

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Feature	Feature	Gibt an, nach welchem Merkmal der Region gefiltert werden soll: Fläche (Gesamtanzahl der Pixel), Index (Index jeder Region basierend auf der Entfernung zum Bildursprung in der oberen linken Ecke), Höhe (vertikale Ausdehnung) oder Breite (horizontale Ausdehnung).	im Beispiel: Fläche
Min	Int32	Der minimal zulässige Wert für das gewählte Merkmal. Der Wert muss mindestens 0 betragen.	im Beispiel: 0
Max	Int32	Der maximal zulässige Wert für das gewählte Merkmal.	im Beispiel: 5000
Return	Image	Gefiltertes Binärbild, das nur die Teile der ursprünglichen Region enthält, die die angegebenen Kriterien erfüllen.

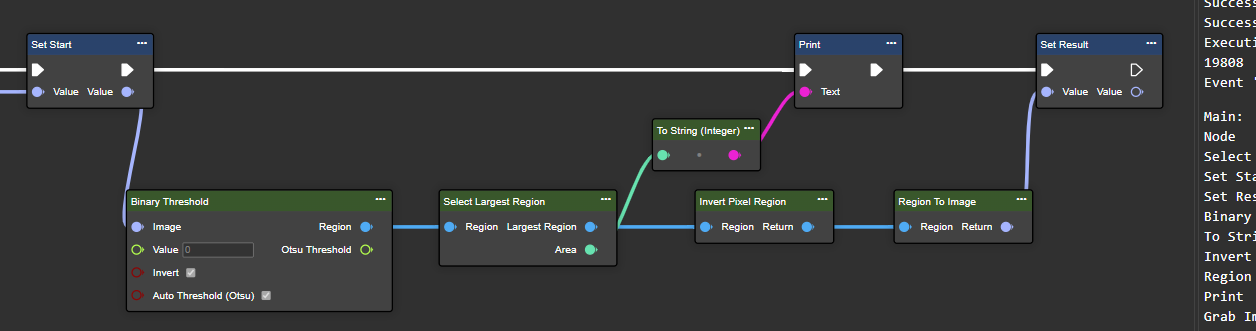

Select Largest Region

Dieser Knoten identifiziert die größte zusammenhängende Region in einem Binärbild. Diese Operation ist nützlich, um dominante Objekte oder interessante Bereiche basierend auf ihrer Größe im Bild zu extrahieren.

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Largest Region	Region	Größte Region.
Area	Int32	Fläche der größten Region.

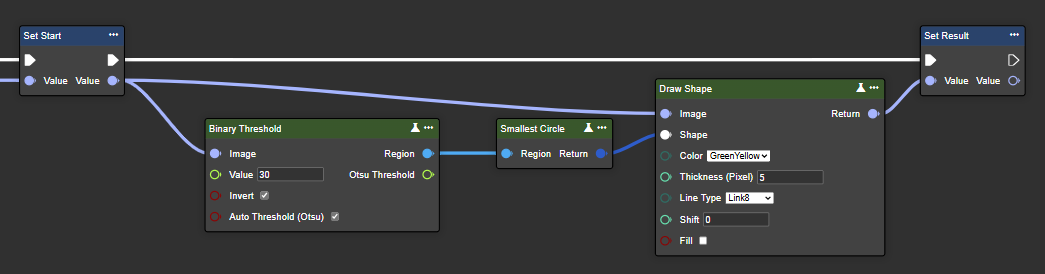

Smallest Circle

Berechnet den kleinsten Kreis, der die gesamte Region in einem Binärbild einschließen kann. Diese Operation ist nützlich, um eine kompakte geometrische Darstellung der Region zu erhalten, Einblicke in ihre räumliche Ausdehnung zu gewinnen und weitere Analysen oder Messungen zu erleichtern.

Flow

Parameterset

Parameter	Typ	Beschreibung
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Return	Circle	Kleinster Kreis innerhalb der Region.

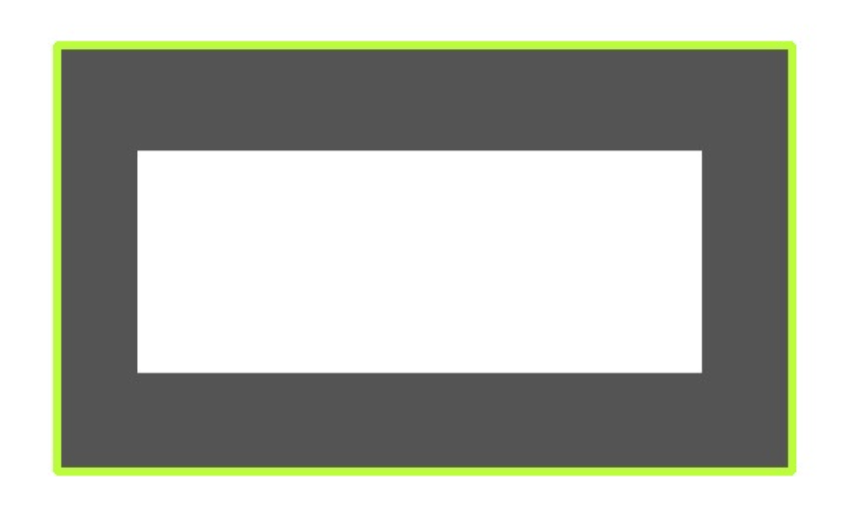

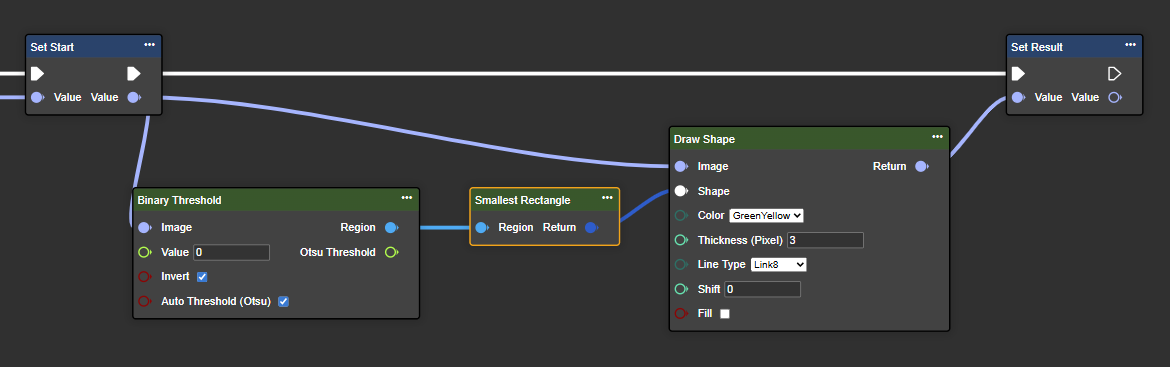

Smallest Rectangle

Berechnet das kleinste Rechteck, der die gesamte Region in einem Binärbild einschließen kann. Diese Operation ist nützlich, um eine kompakte geometrische Darstellung der Region zu erhalten, Einblicke in ihre räumliche Ausdehnung zu gewinnen und weitere Analysen oder Messungen zu erleichtern.

Flow

Parameterset

Parameter	Typ	Beschreibung	Beispiel
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung.
Return	Rectangle	Kleinstes Rechteck innerhalb der Region.

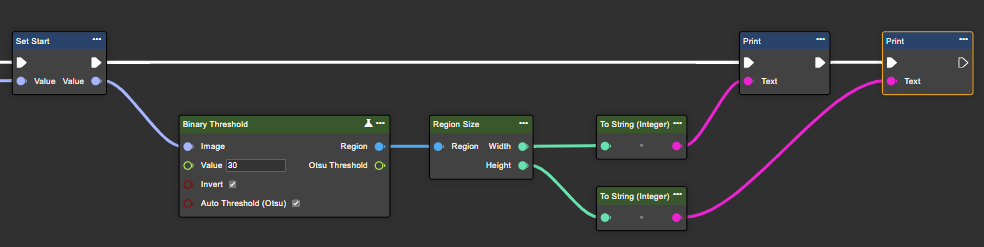

Region Size

Dieser Knoten gibt die Breite und Höhe einer Region basierend auf Ihrer Eingabe zurück.

Flow

Parameterset

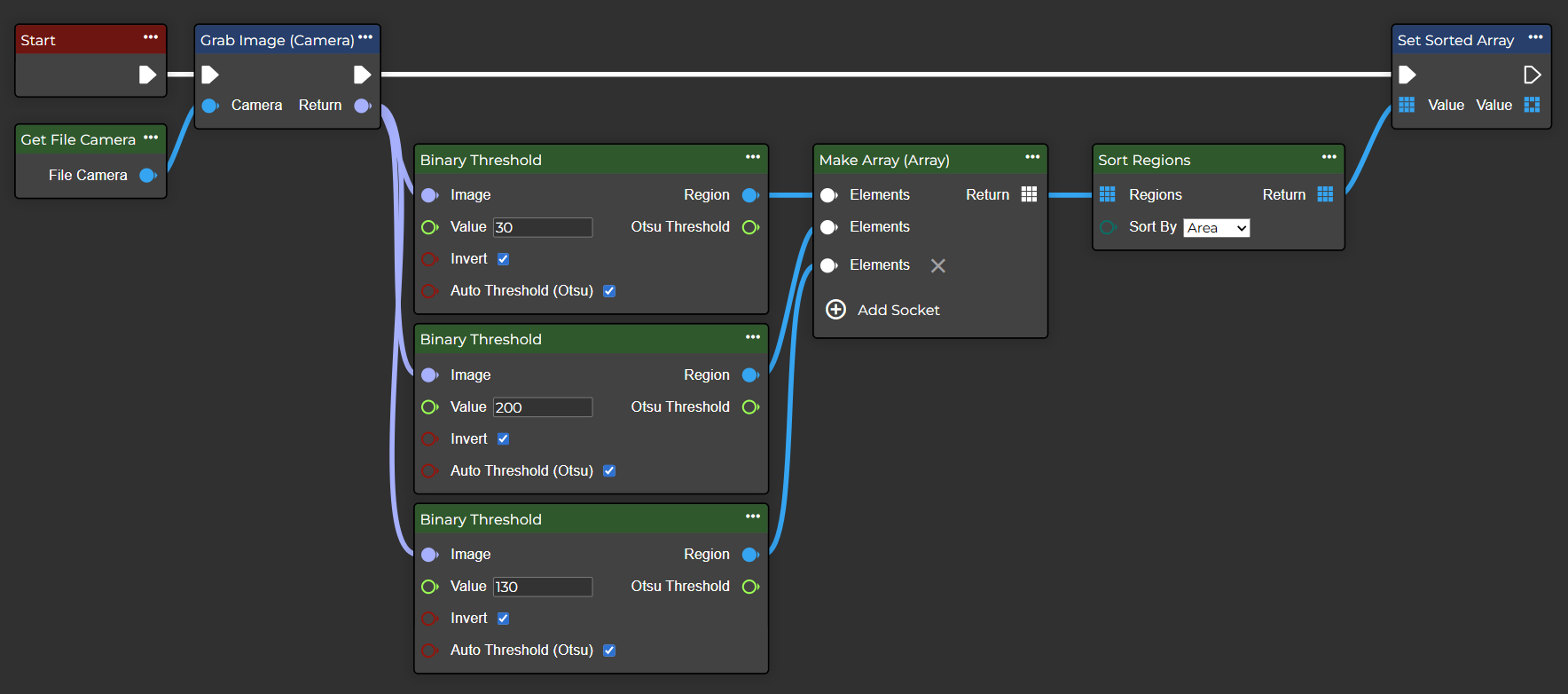

Sort Regions

Dieser Knoten ermöglicht es, ein Array von Regionen basierend auf einem bestimmten Merkmal zu sortieren. Zur Auswahl stehen die Optionen X, Y, Fläche, Breite und Höhe.

• X und Y werden von klein nach groß sortiert.

• Fläche, Breite und Höhe werden von groß nach klein sortiert.

Flow

Parameterset

Sort Contours

Sortiert ein Array von Konturen nach einem bestimmten Merkmal (X, Y, Länge oder Fläche).
Es ist auch möglich, die Anzahl der zurückgegebenen Konturen zu begrenzen.

Nachdem Sortieren des Arrays kann mit Get Array Funktionen (GetFirstElement, GetLastElement oder GetElementAt etc.) das gewünschte Polygon zurückgegeben werden. Die Reihenfolge wird absteigend von der größten zur kleinsten Fläche sortiert.

Flow

Parameterset

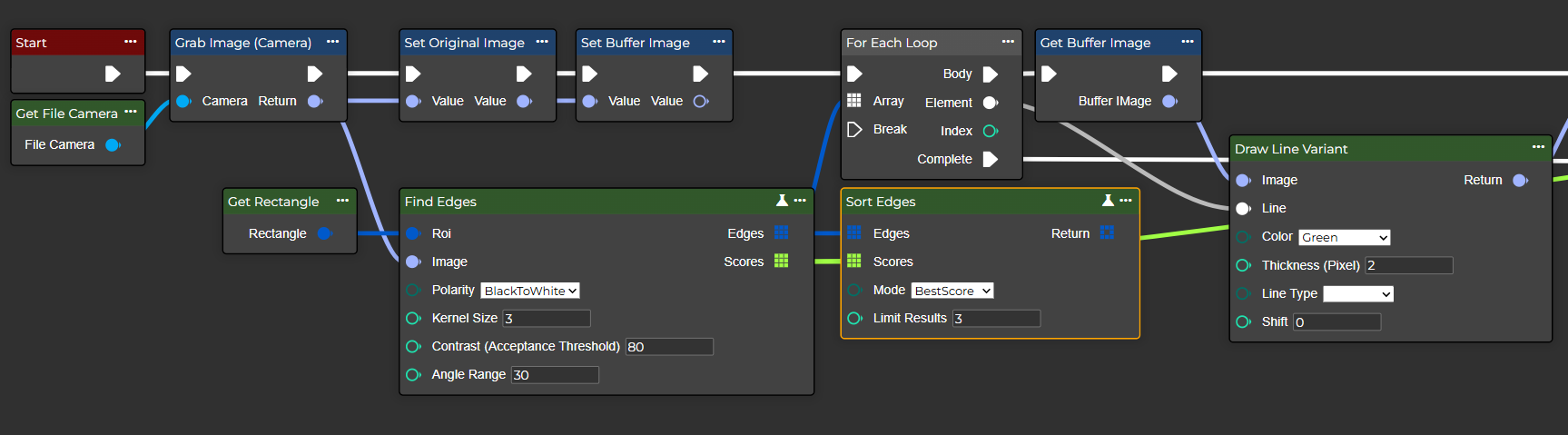

Sort Edges

Dieser Knoten ermöglicht es Ihnen, ein Array von Kanten anhand eines bestimmten Merkmals zu sortieren.

Flow

Parameterset
