Measure

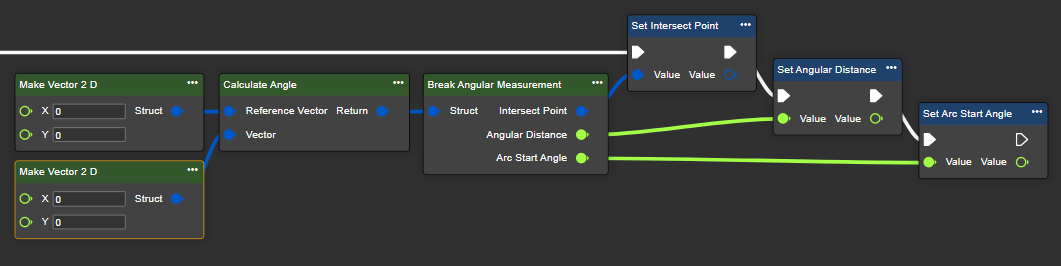

Calculate Angle

Dieser Knoten ermöglicht die Messung eines Winkels zwischen zwei Vektoren. Die Messung erfolgt gegen den Uhrzeigersinn vom Referenzvektor aus.

Das Ergebnis bzw. die einzelnen Bestandteile können mit dem Knoten Break Angular Measurement aufgebrochen und so zur weiteren Verarbeitung genutzt werden.

Beispiel

Parameterset

Parameter	Typ	Beschreibung
Reference Vector	Vector 2D	Der Bezugsvektor, von dem aus der Winkel gemessen wird.
Vector	Vector 2D	Der zweite Vektor zur Winkelmessung, relativ zum Referenzvektor.
Return	Angular Measurement	Der berechnete Schnittpunkt, der Winkelabstand und der Startwinkel des Bogens.

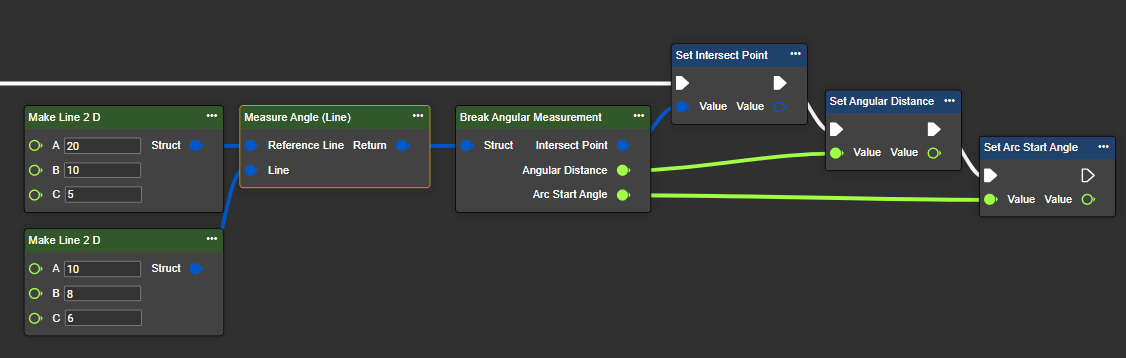

Measure Angle (Line)

Dieser Knoten ermöglicht die Messung eines Winkels zwischen zwei Linien. Es gibt eine Referenzlinie, von der aus die Messung gegen den Uhrzeigersinn erfolgt.

Das Ergebnis bzw. die einzelnen Bestandteile können mit dem Knoten Break Angular Measurement aufgebrochen und so zur weiteren Verarbeitung genutzt werden.

Beispiel

Parameterset

Parameter	Typ	Beschreibung
Reference Line	Line 2D	Die Bezugslinie, von der aus der Winkel gemessen wird.
Line	Line 2D	Die zweite Linie zur Winkelmessung, relativ zur Bezugslinie.
Return	Angular Measurement	Berechneter Schnittpunkt, Winkelabstand und Bogenstartwinkel.

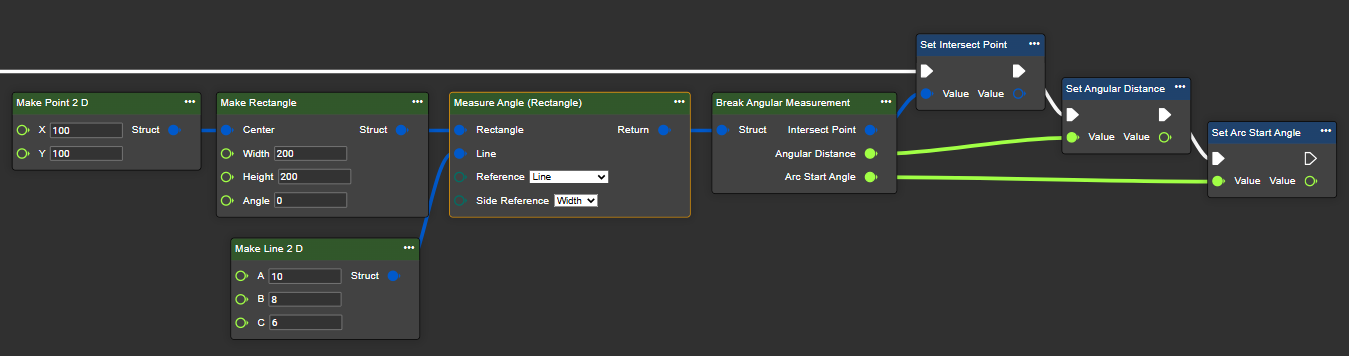

Measure Angle (Rectangle)

Misst den Winkel zwischen einer Geraden und einer Seite eines nicht-quadratischen Rechtecks gegen den Uhrzeigersinn.

Das Ergebnis bzw. die einzelnen Bestandteile können mit dem Knoten Break Angular Measurement aufgebrochen und so zur weiteren Verarbeitung genutzt werden.

Beispiel

Parameterset

Parameter	Typ	Beschreibung
Rectangle	Rectangle	Rechteck zur Messung der Winkelbreite.
Line	Line 2D	Gerade definiert als ax + by + c = 0.
Reference	ReferenceType	Gibt an, ob der Winkel mit der kürzeren oder der längeren Seite des Rechtecks gemessen werden soll. Mögliche Werte: Line RectangleSide
Side Reference	RectangleSideReference	Gibt an, ob der Winkel mit der kürzeren oder der längeren Seite des Rechtecks gemessen werden soll. Mögliche Werte: Width Height
Return	Angular Measurement	Berechneter Schnittpunkt, Winkelabstand und Bogenstartwinkel.

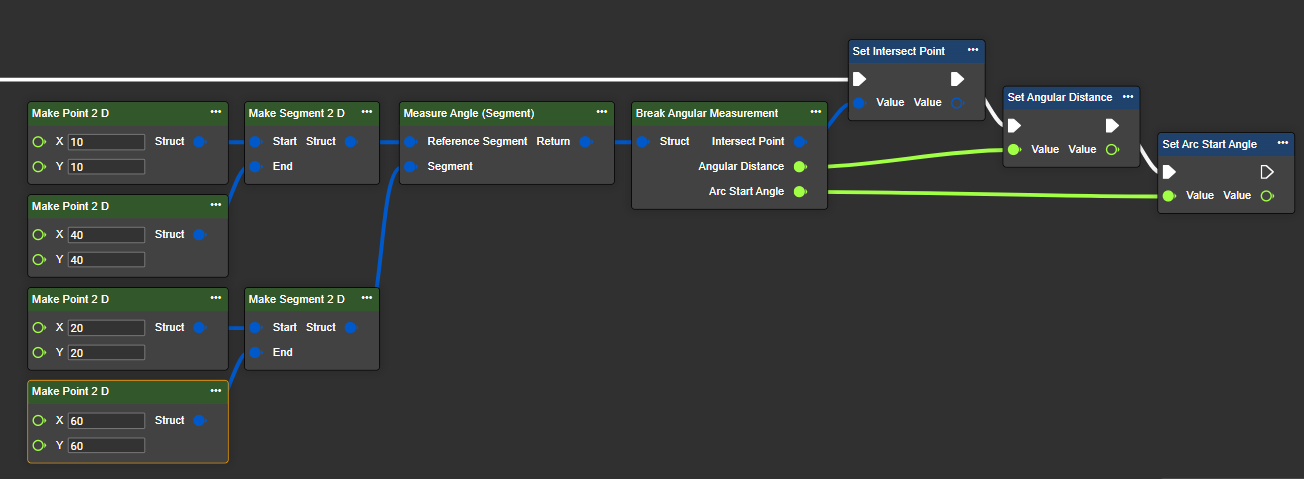

Measure Angle (Segment)

Dieser Knoten ermöglicht die Messung eines Winkels zwischen zwei Linien. Es gibt eine Referenzlinie, von der aus die Messung gegen den Uhrzeigersinn erfolgt.

Das Ergebnis bzw. die einzelnen Bestandteile können mit dem Knoten Break Angular Measurement aufgebrochen und so zur weiteren Verarbeitung genutzt werden.

Beispiel

Parameterset

Parameter	Typ	Beschreibung
Reference Segment	Segment 2D	Das Bezugssegment, von dem aus der Winkel gemessen wird.
Segment	Segment 2D	Das zweite Segment, mit dem der Winkel relativ zum Referenzsegment gemessen wird.
Return	Angular Measurement	Berechneter Schnittpunkt, Winkelabstand und Bogenstartwinkel.

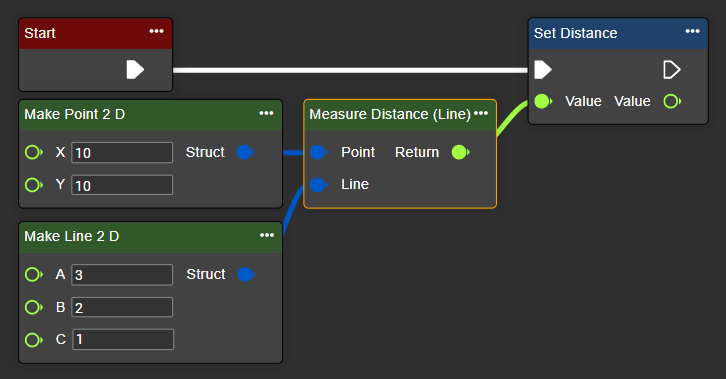

Measure Distance (Line)

Mit diesem Knoten können Sie den Abstand zwischen einer Linie und einem Punkt messen.

Beispiel

Parameterset

Parameter	Typ	Beschreibung
Point	Point 2D	Der Bezugspunkt, von dem aus die Entfernung gemessen wird.
Line	Line 2D	Die durch die Gleichung ax + by + c = 0 definierte Gerade.
Return	Single	Gemessener Abstand in Pixel.

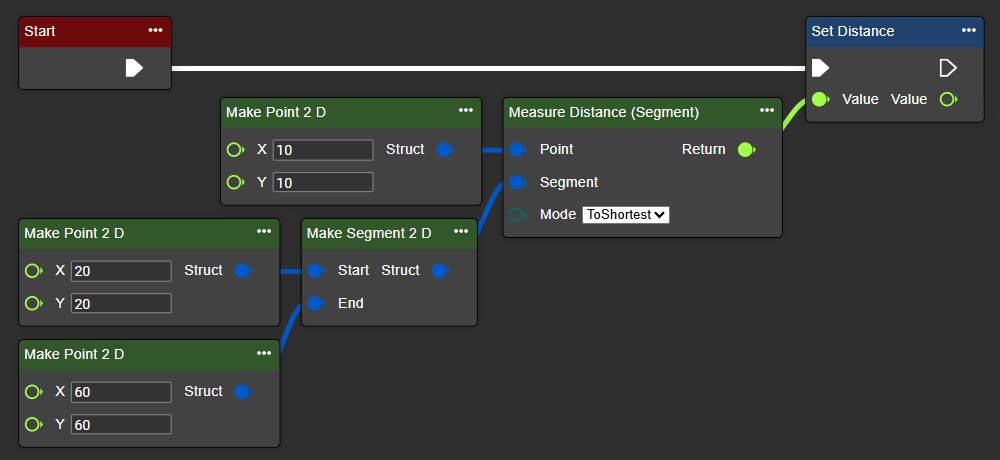

Measure Distance (Segment)

Mit diesem Knoten können Sie den Abstand zwischen einer Liniensegment und einem Punkt messen.

Beispiel

Parameterset

Parameter	Typ	Beschreibung
Point	Point 2D	Der Bezugspunkt, von dem aus die Entfernung gemessen wird.
Segment	Segment 2D	Das für die Distanzberechnungen verwendete Eingabesegment.
Mode	DistanceMode	Die Art der Distanzmessung. Sie können zwischen drei Modi wählen: „To Shortest“ ermittelt die kürzeste Entfernung zwischen dem Punkt und der Strecke. „To Start“ ermittelt die Entfernung zwischen dem Punkt und dem Startpunkt der Strecke. „To End“ ermittelt die Entfernung zwischen dem Punkt und dem Endpunkt der Strecke.
Return	Single	Gemessener Abstand in Pixel.

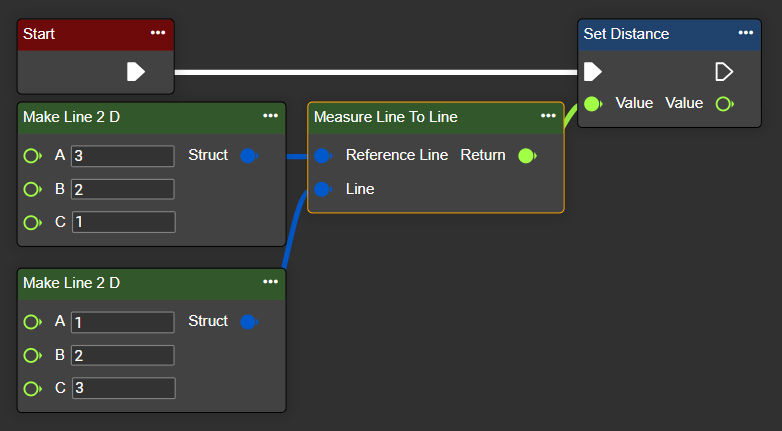

Measure Line To Line

Dieser Knoten ermöglicht es Ihnen, den Abstand zwischen zwei Linien zu messen.

Beispiel

Parameterset

Parameter	Typ	Beschreibung
Reference Line	Line 2D	Die Bezugslinie, von der aus die Entfernung gemessen wird.
Line	Line 2D	Die durch die Gleichung ax + by + c = 0 definierte Gerade.
Return	Single	Berechneter Abstand in Pixel.

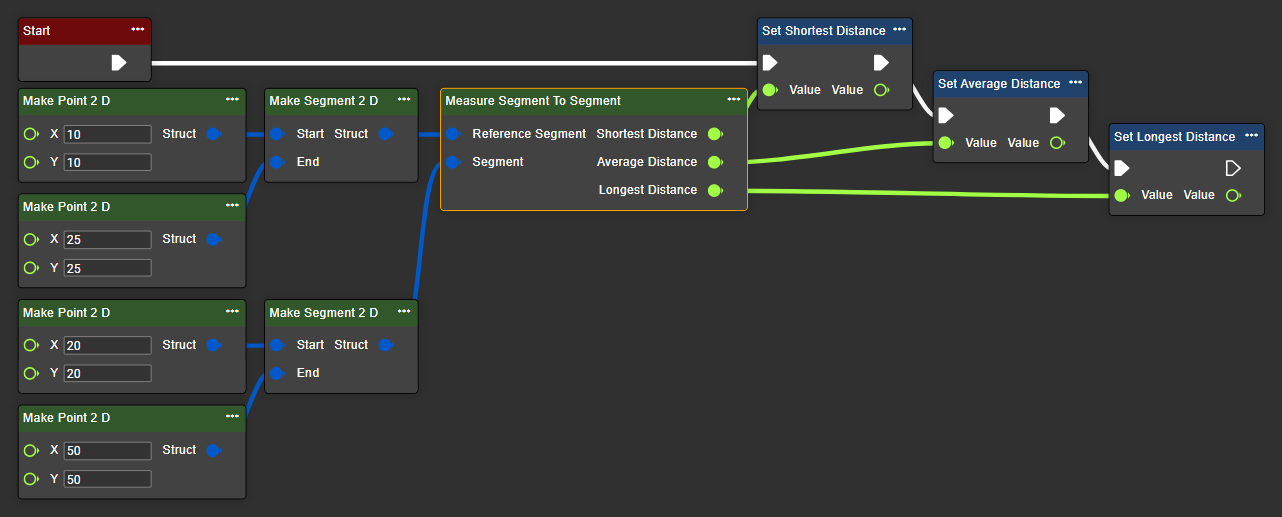

Measure Segment To Segment

Dieser Knoten ermöglicht die Messung des Abstands zwischen zwei Segmenten. Er berechnet den kürzesten, den durchschnittlichen und den längsten Abstand zwischen den Segmenten.

Beispiel

Parameterset

Parameter	Typ	Beschreibung
Reference Segment	Segment 2D	Das Bezugssegment, von dem aus die Entfernung gemessen wird.
Segment	Segment 2D	Das Eingangssegment, zu dem die Distanz gemessen wird.
Shortest Distance	Single	Kürzester Abstand zwischen Segment und Referenzsegment.
Average Distance	Single	Durchschnittlicher Abstand zwischen Segment und Referenzsegment.
Longest Distance	Single	Längster Abstand zwischen Segment und Referenzsegment.
