Morphology

Erode

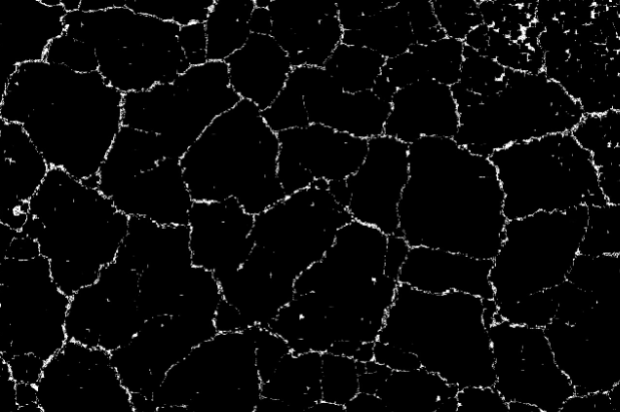

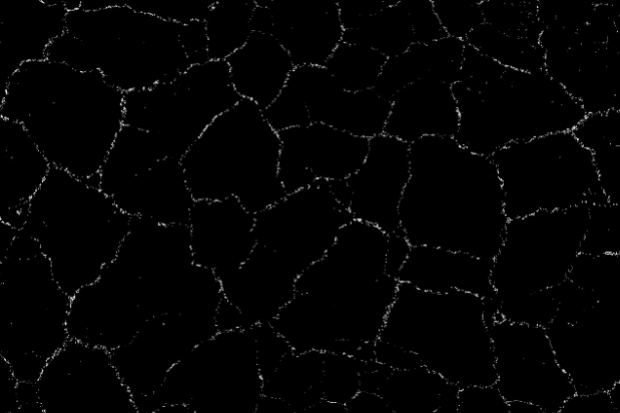

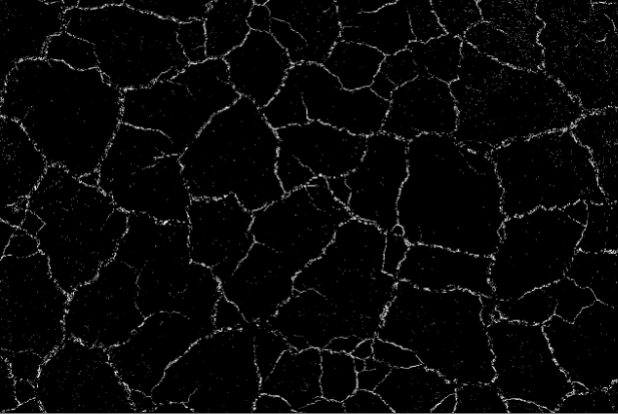

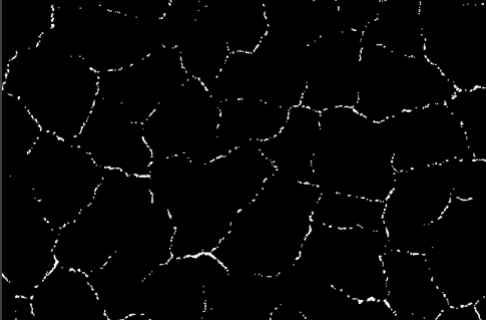

Erode entfernt nach und nach die Ränder eines weißen Vordergrundobjekts in einem Bild, indem nicht-weiße Pixel in schwarze umgewandelt werden. Dadurch verkleinern sich die weißen Bereiche, was nützlich ist, um kleine weiße Flecken zu beseitigen oder miteinander verbundene Objekte im Bild zu trennen.

Flow

Parameterset

Parameter	Typ	Beschreibung
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung
Shape	MorphShape	Rechteckig: Berücksichtigt alle Pixel innerhalb seiner Begrenzung. Kreuzförmig: Bezieht das zentrale Pixel sowie dessen unmittelbare Nachbarn entlang der vertikalen und horizontalen Achsen ein. Elliptisch: Umfasst alle Pixel innerhalb seiner Umrandung und ist nützlich, um komplexe Formen und Konturen zu erfassen.
Size (Pixel)	Single	Bezieht sich auf die Dimensionen des bei der Operation verwendeten Kernels. Eine größere Kernelgröße vergrößert den Bereich um jedes Pixel, was beeinflusst, wie stark das Bild morphologisch verändert wird.
Iteration	Int32	Gibt an, wie oft die morphologische Operation angewendet wird. Je mehr Iterationen im Erosionsprozess durchgeführt werden, desto kleiner werden die weißen Bereiche.
Return	Region	Binärbild nach der morphologischen Transformation.

Dilate

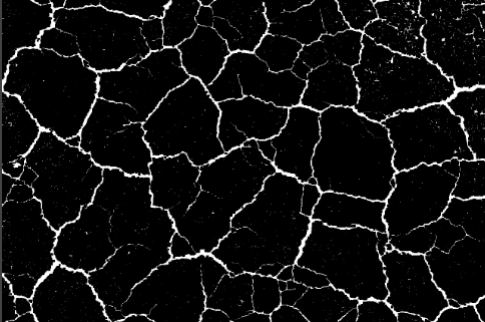

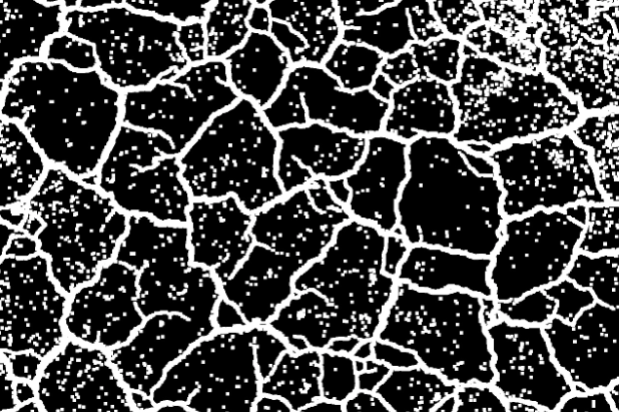

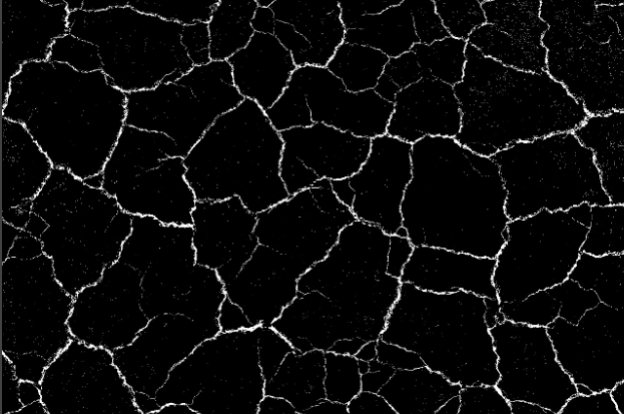

Dilation (Ausdehnung) erweitert nach und nach die Grenzen weißer Vordergrundobjekte in einem Bild, indem Pixel weiß gefärbt werden, wenn mindestens ein Pixel unter dem Kernel weiß ist. Dadurch vergrößern sich die weißen Bereiche, was effektiv Lücken füllt und/oder getrennte Teile von Objekten im Bild miteinander verbindet.

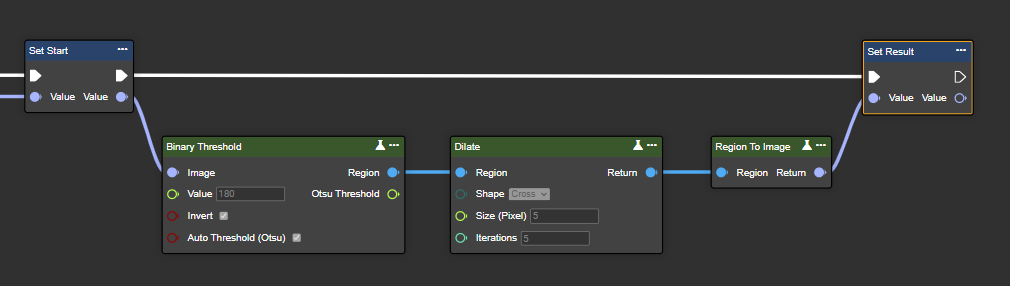

Flow

Parameterset

Parameter	Typ	Beschreibung
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung
Shape	MorphShape	Rechteckig: Berücksichtigt alle Pixel innerhalb seiner Begrenzung. Kreuzförmig: Bezieht das zentrale Pixel sowie dessen unmittelbare Nachbarn entlang der vertikalen und horizontalen Achsen ein. Elliptisch: Umfasst alle Pixel innerhalb seiner Umrandung und ist nützlich, um komplexe Formen und Konturen zu erfassen.
Size (Pixel)	Single	Bezieht sich auf die Dimensionen des bei der Operation verwendeten Kernels. Eine größere Kernelgröße vergrößert den Bereich um jedes Pixel, was beeinflusst, wie stark das Bild morphologisch verändert wird.
Iteration	Int32	Gibt an, wie oft die morphologische Operation angewendet wird. Je mehr Iterationen im Dilationsprozess durchgeführt werden, desto größer werden die weißen Bereiche.
Return	Region	Binärbild nach der morphologischen Transformation.

Open

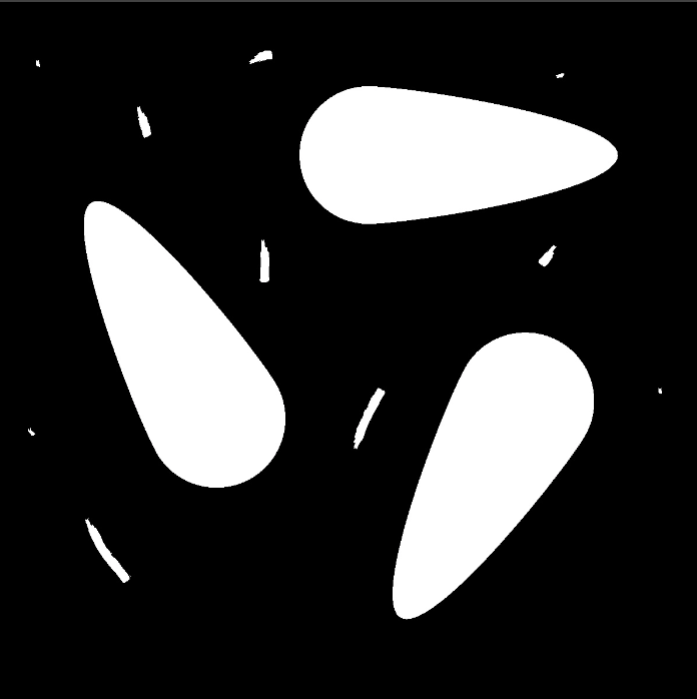

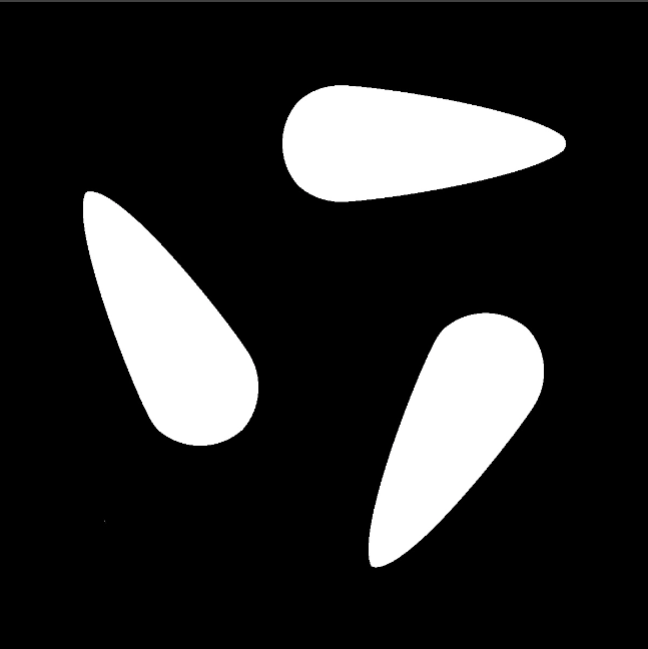

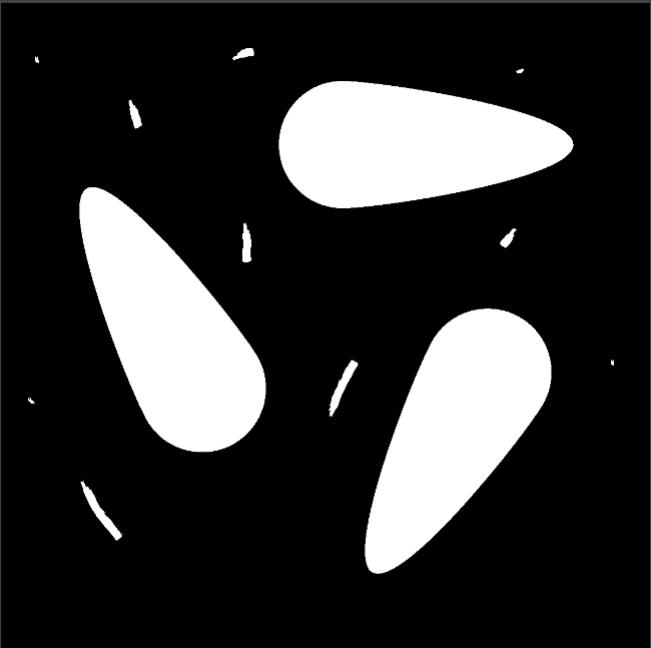

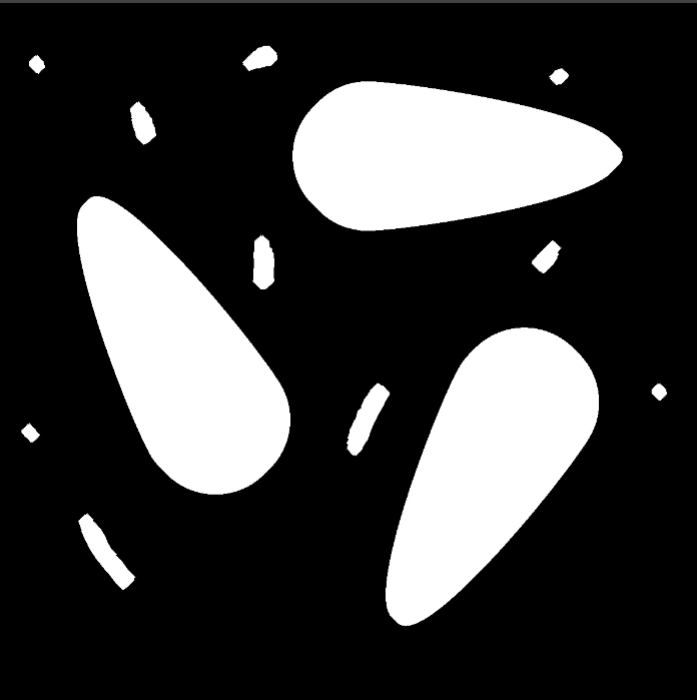

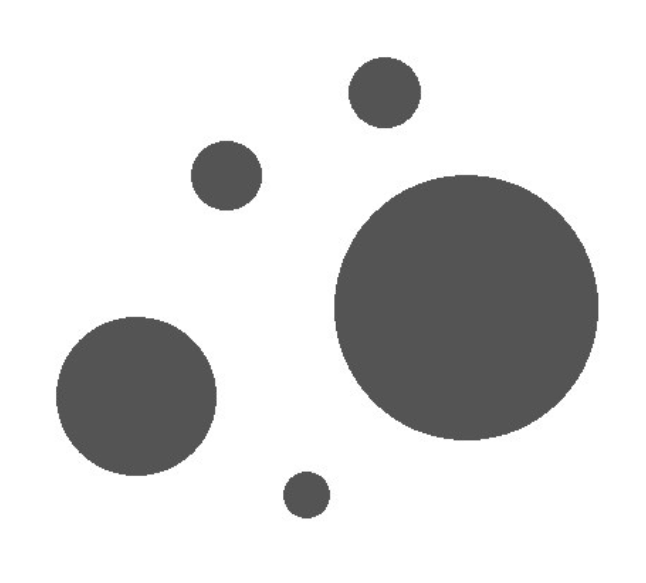

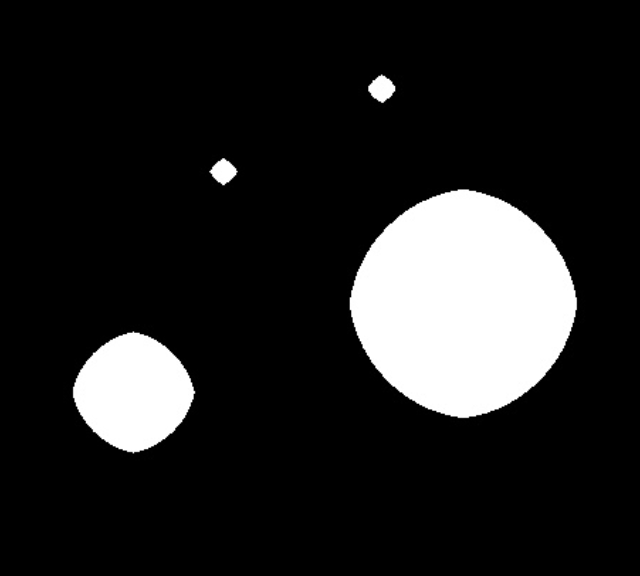

Open (Öffnen) wendet zunächst eine Erosion und anschließend eine Dilation auf ein Bild an. Dadurch werden die Grenzen geglättet, kleine Ausstülpungen entfernt und überlappende Objekte getrennt, indem die weißen Bereiche im Bild zuerst verkleinert und dann wieder vergrößert werden. Dieser Prozess ist besonders effektiv, um verrauschte Bilder zu bereinigen oder sie für weitere Analysen wie die Objekterkennung vorzubereiten.

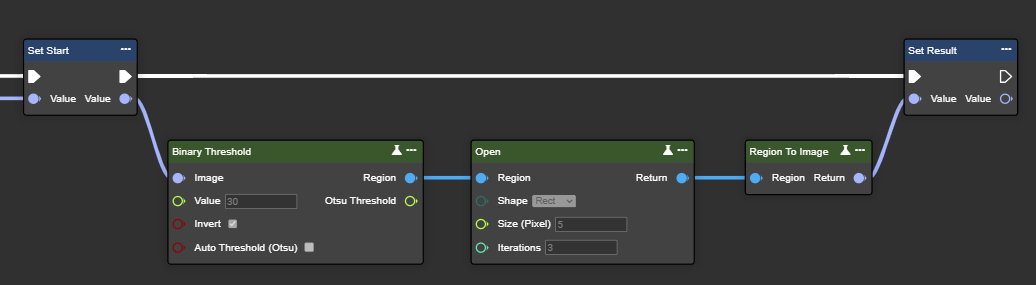

Flow

Parameterset

Parameter	Typ	Beschreibung
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung
Shape	MorphShape	Rechteckig: Berücksichtigt alle Pixel innerhalb seiner Begrenzung. Kreuzförmig: Bezieht das zentrale Pixel sowie dessen unmittelbare Nachbarn entlang der vertikalen und horizontalen Achsen ein. Elliptisch: Umfasst alle Pixel innerhalb seiner Umrandung und ist nützlich, um komplexe Formen und Konturen zu erfassen.
Size (Pixel)	Single	Bezieht sich auf die Dimensionen des bei der Operation verwendeten Kernels. Eine größere Kernelgröße vergrößert den Bereich um jedes Pixel, was beeinflusst, wie stark das Bild morphologisch verändert wird.
Iteration	Int32	Gibt an, wie oft die morphologische Operation angewendet wird. Je mehr Iterationen durchgeführt werden, desto stärker wirkt der Glättungseffekt auf die Grenzen der weißen Vordergrundobjekte.
Return	Region	Binärbild nach der morphologischen Transformation.

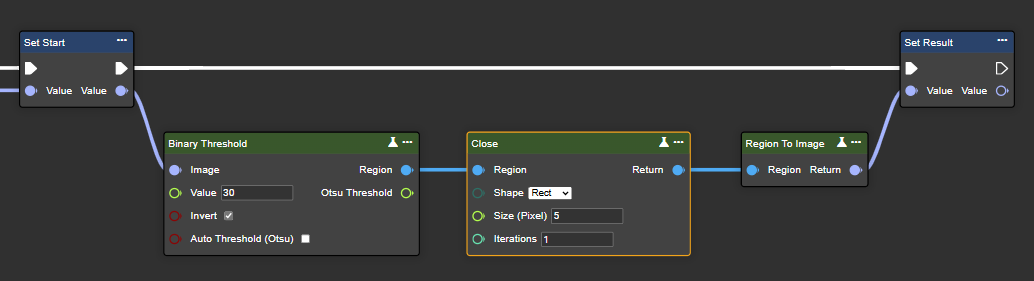

Close

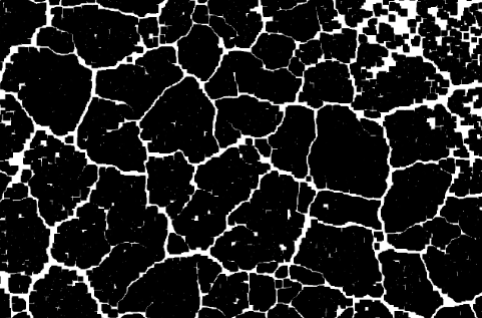

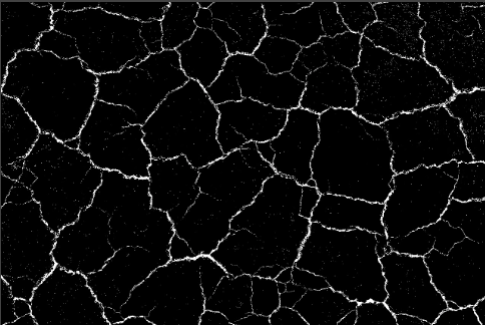

Close (Schließen) wendet zunächst eine Dilation und anschließend eine Erosion auf ein Bild an. Dadurch werden kleine Lücken zwischen weißen Bereichen geschlossen, unterbrochene Teile von Objekten verbunden und Unregelmäßigkeiten im Vordergrund geglättet. Dieser Prozess ist nützlich, um kleine Löcher oder Spalten in Objekten zu füllen und die Kontinuität in segmentierten Bereichen des Bildes sicherzustellen.

Flow

Parameterset

Parameter	Typ	Beschreibung
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung
Shape	MorphShape	Rechteckig: Berücksichtigt alle Pixel innerhalb seiner Begrenzung. Kreuzförmig: Bezieht das zentrale Pixel sowie dessen unmittelbare Nachbarn entlang der vertikalen und horizontalen Achsen ein. Elliptisch: Umfasst alle Pixel innerhalb seiner Umrandung und ist nützlich, um komplexe Formen und Konturen zu erfassen.
Size (Pixel)	Single	Bezieht sich auf die Dimensionen des bei der Operation verwendeten Kernels. Eine größere Kernelgröße vergrößert den Bereich um jedes Pixel, was beeinflusst, wie stark das Bild morphologisch verändert wird.
Iteration	Int32	Gibt an, wie oft die morphologische Operation angewendet wird. Mehr Iterationen füllen effektiv mehr Lücken und glätten Unregelmäßigkeiten im Vordergrund.
Return	Region	Binärbild nach der morphologischen Transformation.

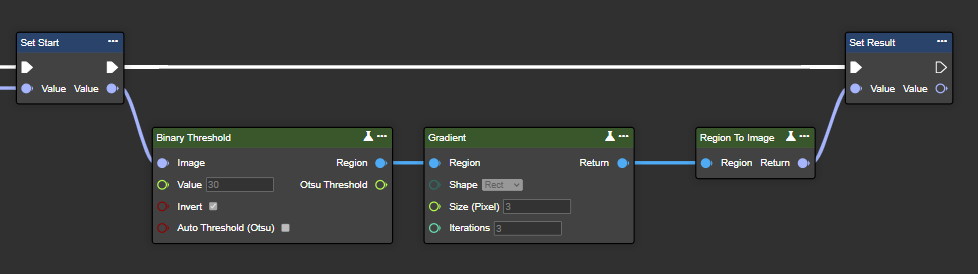

Gradient

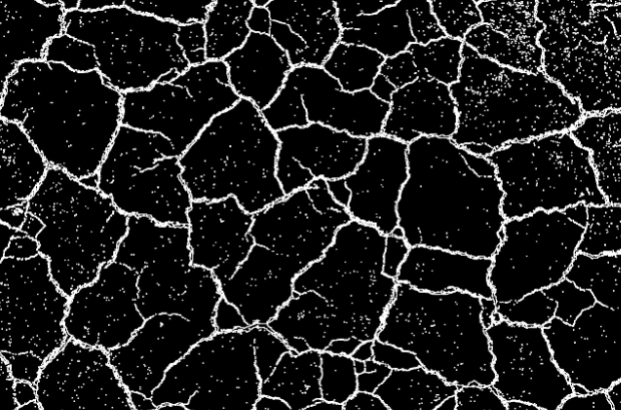

Gradient berechnet die Differenz zwischen Dilation und Erosion eines Bildes und hebt dadurch Kanten und Objektumrisse hervor. Er ist besonders nützlich für Aufgaben wie die Kantenerkennung.

Flow

Parameterset

Parameter	Typ	Beschreibung
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung
Shape	MorphShape	Rechteckig: Berücksichtigt alle Pixel innerhalb seiner Begrenzung. Kreuzförmig: Bezieht das zentrale Pixel sowie dessen unmittelbare Nachbarn entlang der vertikalen und horizontalen Achsen ein. Elliptisch: Umfasst alle Pixel innerhalb seiner Umrandung und ist nützlich, um komplexe Formen und Konturen zu erfassen.
Size (Pixel)	Single	Bezieht sich auf die Dimensionen des bei der Operation verwendeten Kernels. Eine größere Kernelgröße vergrößert den Bereich um jedes Pixel, was beeinflusst, wie stark das Bild morphologisch verändert wird.
Iteration	Int32	Gibt an, wie oft die morphologische Operation angewendet wird. Je mehr Iterationen durchgeführt werden, desto ausgeprägter werden die Kanten und Begrenzungen im Bild..
Return	Region	Binärbild nach der morphologischen Transformation.

Top Hat

Top-Hat berechnet die Differenz zwischen dem Originalbild und dessen Opening. Diese Operation ist effektiv, um kleine, helle Details oder Merkmale im Bild hervorzuheben, wie feine Strukturen oder Rauschen.

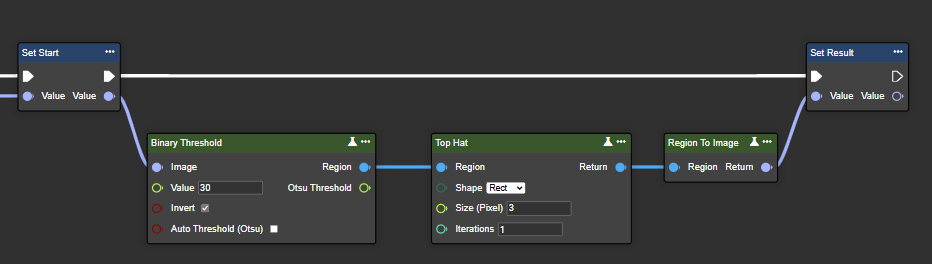

Flow

Parameterset

Parameter	Typ	Beschreibung
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung
Shape	MorphShape	Rechteckig: Berücksichtigt alle Pixel innerhalb seiner Begrenzung. Kreuzförmig: Bezieht das zentrale Pixel sowie dessen unmittelbare Nachbarn entlang der vertikalen und horizontalen Achsen ein. Elliptisch: Umfasst alle Pixel innerhalb seiner Umrandung und ist nützlich, um komplexe Formen und Konturen zu erfassen.
Size (Pixel)	Single	Bezieht sich auf die Dimensionen des bei der Operation verwendeten Kernels. Eine größere Kernelgröße vergrößert den Bereich um jedes Pixel, was beeinflusst, wie stark das Bild morphologisch verändert wird.
Iteration	Int32	Gibt an, wie oft die morphologische Operation angewendet wird. Je mehr Iterationen durchgeführt werden, desto stärker werden die kleinen, hellen Details im Bild hervorgehoben und betont.
Return	Region	Binärbild nach der morphologischen Transformation.

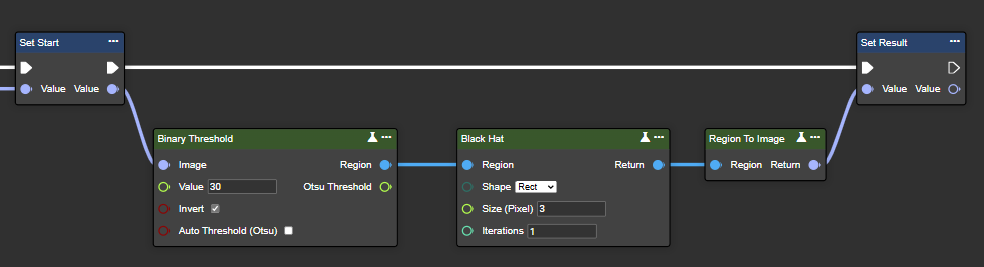

Black Hat

Black-Hat berechnet die Differenz zwischen der Schließung (Closing) eines Bildes und dem Originalbild. Diese Operation ist nützlich, um kleine, dunkle Merkmale oder Details im Bild zu erkennen und hervorzuheben, wie Flecken oder dunkle Objekte auf einem helleren Hintergrund.

Flow

Parameterset

Parameter	Typ	Beschreibung
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung
Shape	MorphShape	Rechteckig: Berücksichtigt alle Pixel innerhalb seiner Begrenzung. Kreuzförmig: Bezieht das zentrale Pixel sowie dessen unmittelbare Nachbarn entlang der vertikalen und horizontalen Achsen ein. Elliptisch: Umfasst alle Pixel innerhalb seiner Umrandung und ist nützlich, um komplexe Formen und Konturen zu erfassen.
Size (Pixel)	Single	Bezieht sich auf die Dimensionen des bei der Operation verwendeten Kernels. Eine größere Kernelgröße vergrößert den Bereich um jedes Pixel, was beeinflusst, wie stark das Bild morphologisch verändert wird.
Iteration	Int32	Gibt an, wie oft die morphologische Operation angewendet wird. Je mehr Iterationen durchgeführt werden, desto stärker werden kleine, dunkle Merkmale und Details im Bild hervorgehoben.
Return	Region	Binärbild nach der morphologischen Transformation.

Hit Miss

Hit-Miss erkennt bestimmte Muster in einem Bild, indem es die Vordergrund- und Hintergrundbedingungen abgleicht, die durch zwei komplementäre Strukturelemente (Kerne) definiert sind. Es identifiziert exakte Pixelkonfigurationen und ist nützlich für präzise Aufgaben der Form- oder Mustererkennung in der Bildverarbeitung.

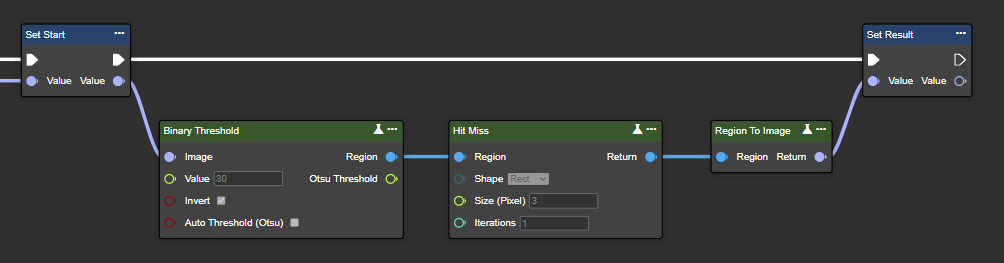

Flow

Parameterset

Parameter	Typ	Beschreibung
Region	Region	Binäres Bild verarbeitet in schwarz und weiß nach der Segmentierung
Shape	MorphShape	Rechteckig: Berücksichtigt alle Pixel innerhalb seiner Begrenzung. Kreuzförmig: Bezieht das zentrale Pixel sowie dessen unmittelbare Nachbarn entlang der vertikalen und horizontalen Achsen ein. Elliptisch: Umfasst alle Pixel innerhalb seiner Umrandung und ist nützlich, um komplexe Formen und Konturen zu erfassen.
Size (Pixel)	Single	Bezieht sich auf die Dimensionen des bei der Operation verwendeten Kernels. Eine größere Kernelgröße vergrößert den Bereich um jedes Pixel, was beeinflusst, wie stark das Bild morphologisch verändert wird.
Iteration	Int32	Gibt an, wie oft die morphologische Operation angewendet wird. Je mehr Iterationen durchgeführt werden, desto genauer werden bestimmte Muster und Formen im Bild basierend auf den definierten Strukturelementen erkannt.
Return	Region	Binärbild nach der morphologischen Transformation.
