Hardware Components
Einleitung
Der Workflow besitzt einige Komponenten worüber Hardware-Bestandteile gesteuert oder vorhandene Informationen ausgelesen werden können. Anhand von Beispielen sollen einfacher Anwendungsfälle mit den Hardware-Komponenten simuliert und die Einstellungsmöglichkeiten näher erläutert werden.
Digital Write

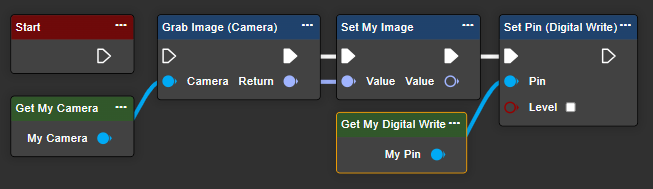

Stellen Sie einen Ausgangspin des evoVIU auf ein digitales HIGH- oder LOW-Signal ein. Sie können entweder PIN2 oder PIN4 steuern.
Parameter | Typ | Beschreibung | Beispiel |
|---|---|---|---|
Pin | Int32 | Geben Sie an welchen Ausgangspin Sie steuern möchten. | Gültige Werte:
|
Weiterführende Informationen zur Digital Write Komponente finden Sie hier.
Eight Bit Lens

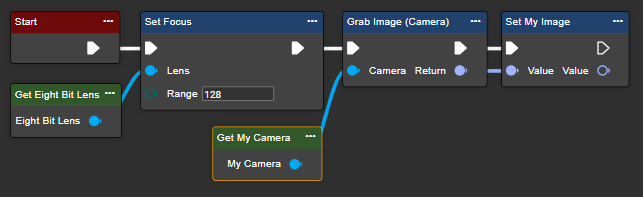

Mit dem 8-Bit-Flüssiglinsentreiber lässt sich der Fokus einer S-Mount-Kamera vom Typ VIUXXX-XX[0...4]-X-X in 255 Schritten steuern. Dazu wird der Knoten „Set Focus“ im Workflow benötigt, an den die Komponente angeschlossen werden kann. Die Komponente selbst verfügt über keine Einstellungen; diese befinden sich im Knoten „Set Focus“.
Einstellungen:
0: Linsentreiber ist ausgeschaltet
1 – 254: Einstellung der Linsenspannung
Hinweis: Die Linsenspannung kann über Vout = 9,8 V + (Einstellung * 205 mV) berechnet werden.
Gpio Trigger
Als Startereignis des Workflows wird der GPIO-Trigger aktiviert, sobald das erwartete Signal von den mit dem evoVIU verbundenen GPIO-Pins empfangen wird.

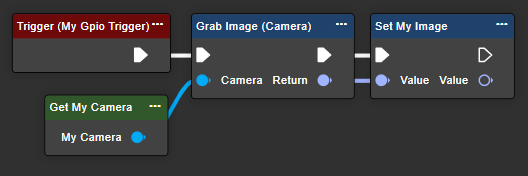

Verwenden Sie den Ereignisknoten „Trigger (Gpio Trigger Component)“, um auf die angegebenen GPIO-Pins zu reagieren. Bei Auslösung werden alle verbundenen Knoten ausgeführt.
Attribut | Typ | Beschreibung | Beispiel |
|---|---|---|---|
Delay | Int32 | „Delay“ legt eine optionale Verzögerung zwischen Signalerkennung und Ereigniserstellung fest. | 50 |
Debounce Time | Int32 | Mit der „Debounce time“ kann ein Zeitraum nach dem Empfang eines Triggersignals festgelegt werden, in dem neue Triggersignale ignoriert werden. Diese Einstellung hilft, Mehrfachreaktionen auf prellende / verrauschte elektrische Signale zu vermeiden. | 100 |
Edge | Enum | Die Einstellung „Edge“ bestimmt, ob auf eine steigende oder fallende Flanke des Signals reagiert wird. | Mögliche Werte:
|
Weiterführende Informationen zur Gpio Trigger Komponente finden Sie hier.
Loxi Light
Die Loxi Light Komponente ermöglicht die Konfiguration der einzelnen LED-Segmente (allerdings nicht visuell wie in der Bildquelle). Jedes Segment kann mit spezifischen Werten belegt werden.

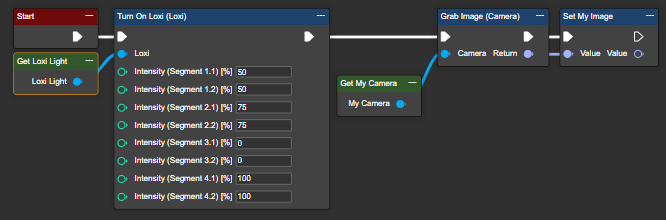

Mit dem Get Knoten der Loxi Light Komponente können Sie bspw. die Konfiguration zur Aktivierung des Lichts durchführen. Neben der Lichtintensität benötigt der Knoten “Turn On Loxi (Loxi)” eben auch eine Instanz der Loxi Light Komponente. Die Komponente an sich besitzt keine spezifischen Einstellungen.
